환자 모니터 GE Dash2500 메인보드 PWB 2023162-001 의료 모니터링 시스템

GE Dash2500 환자 모니터 메인보드 PWB 2023162-001 REV B (의료 모니터링 시스템용)

• 네트워크 연결 문제: 중앙 스테이션 연결을 방해하는 이더넷 포트 비작동
• 부팅 실패: 모니터 전원은 켜지지만 화면이 검게 유지되거나 GE 로고에서 멈춤
• 디스플레이 오류: 그래픽 깨짐, 화면 줄무늬 또는 왜곡된 파형
• 시스템 불안정: 정상 작동 중 무작위 재부팅

GE Dash2500 환자 모니터 메인보드(PWB 2023162-001 REV B)는 Dash 2500 환자 모니터링 시스템의 핵심 처리 장치 역할을 하는 중앙 인쇄 회로 기판입니다. 이 모니터 마더보드는 의료용으로 특별히 설계되었으며 모든 중요 시스템 작업을 처리합니다.

• 데이터 처리: 내장 운영 체제 및 모니터링 알고리즘 실행
• 주변 장치 인터페이스: 키보드, 이더넷 네트워킹 및 USB 포트 연결 제공
• 전원 조절: 전원 공급 장치에서 모든 시스템 구성 요소로 전원 분배

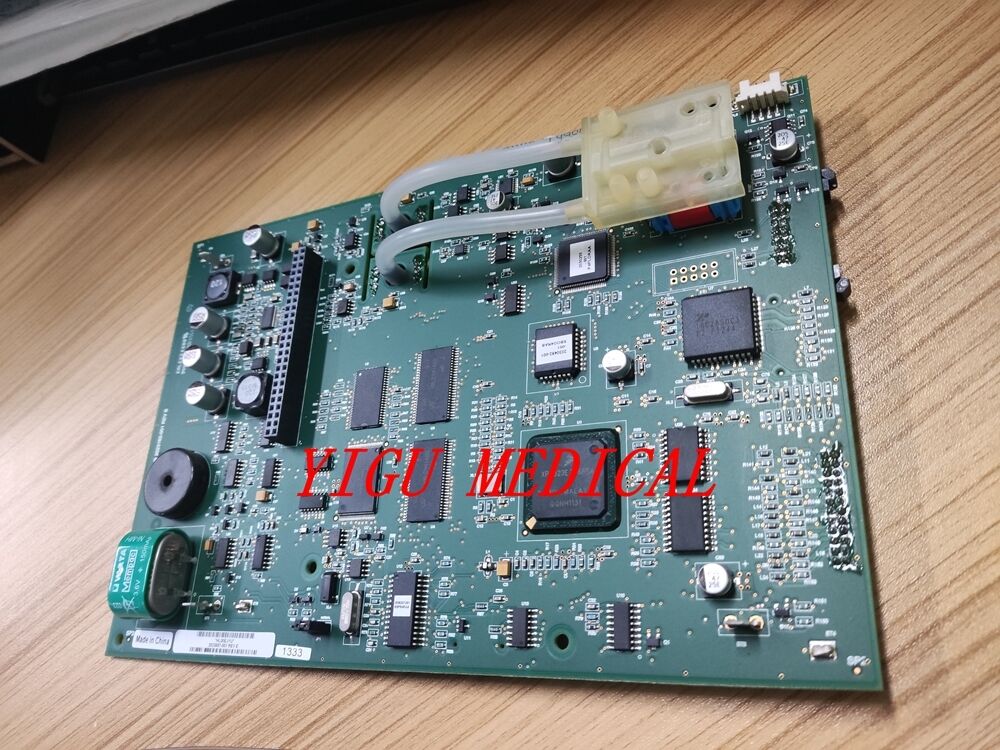

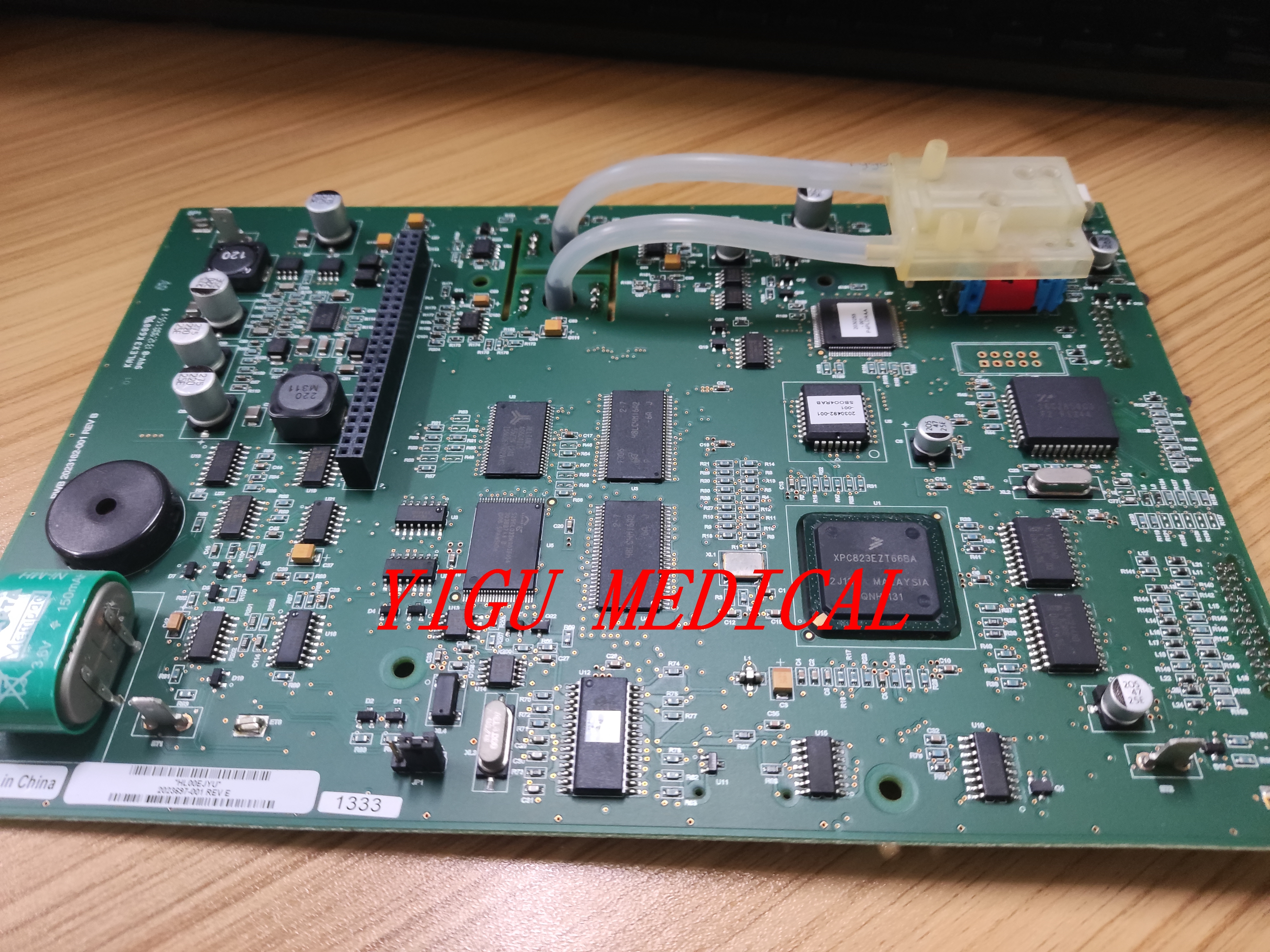

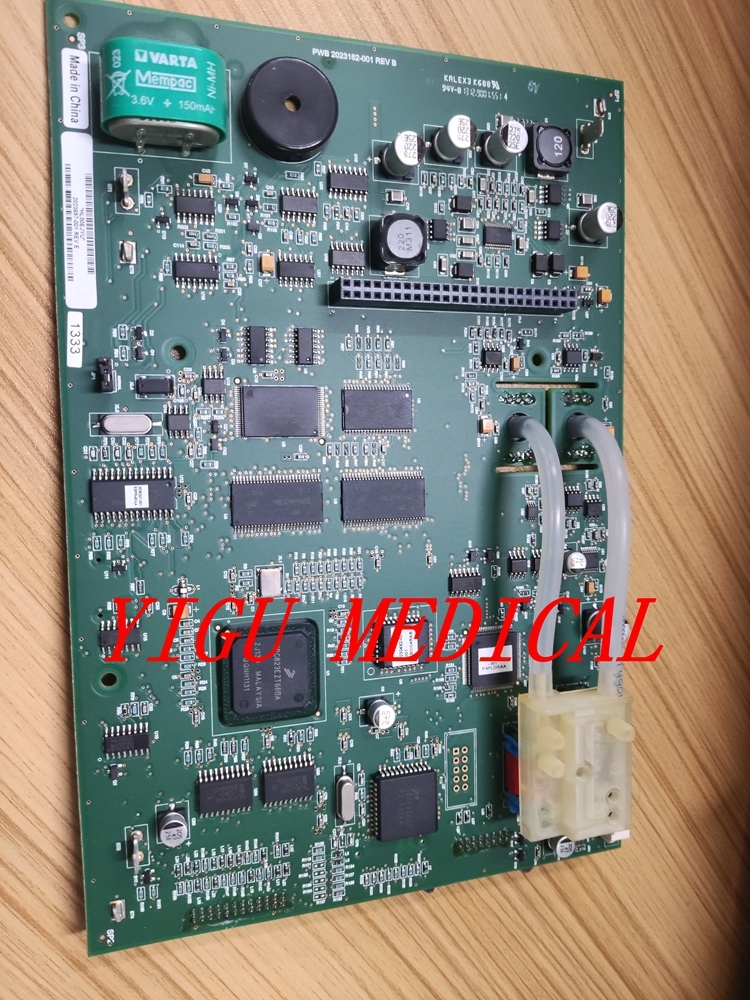

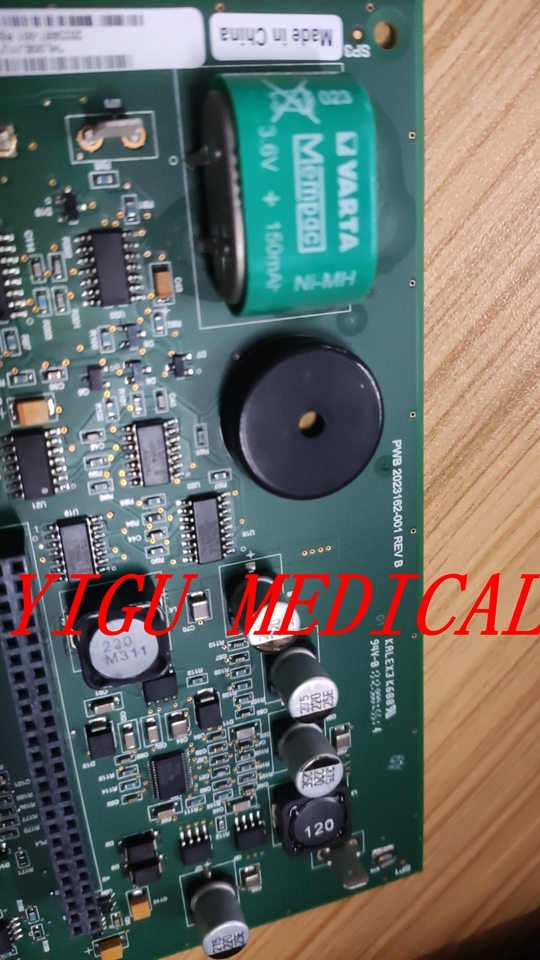

이 메인보드는 디스플레이 어셈블리 뒤에 위치한 크고 녹색 또는 파란색 회로 기판으로, 일반적으로 모니터의 후면 커버에 장착됩니다. 인버터(화면 백라이트 전원), 전면 패널 제어 및 전원 공급 장치 인터페이스를 위한 특수 커넥터가 특징입니다. 독점적인 의료 등급 부품으로서 GE 환자 모니터링 시스템을 위해 특별히 개발된 맞춤형 커넥터 및 부품을 사용합니다.

의료 장비 수리 프로토콜에서 Dash 2500 메인보드는 일반적으로 구성 요소 수준 수리가 아닌 완전한 장치로 교체됩니다. 교체 절차에는 종종 원본 보드에서 펌웨어를 전송하거나 새 보드에 호환 소프트웨어를 프로그래밍해야 합니다.
