오리지널 내구성 사용 편리 코멘 C30 환자 모니터 메인보드 마더보드 좋은 상태

제품 설명

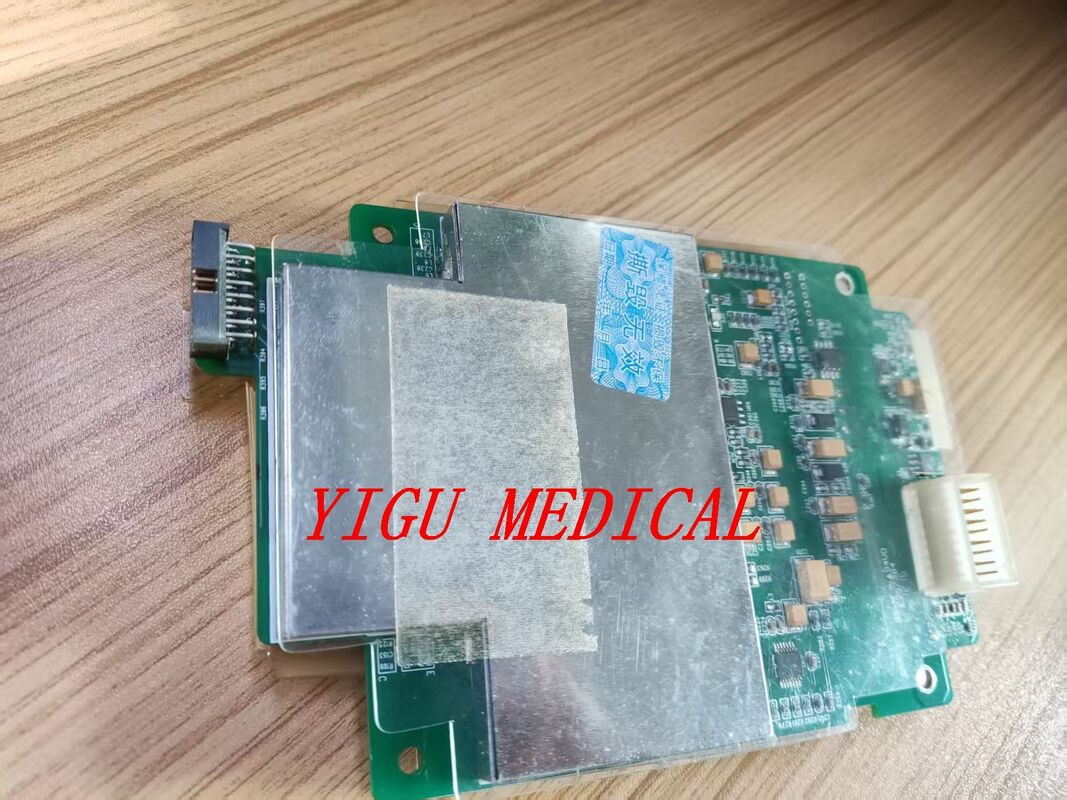

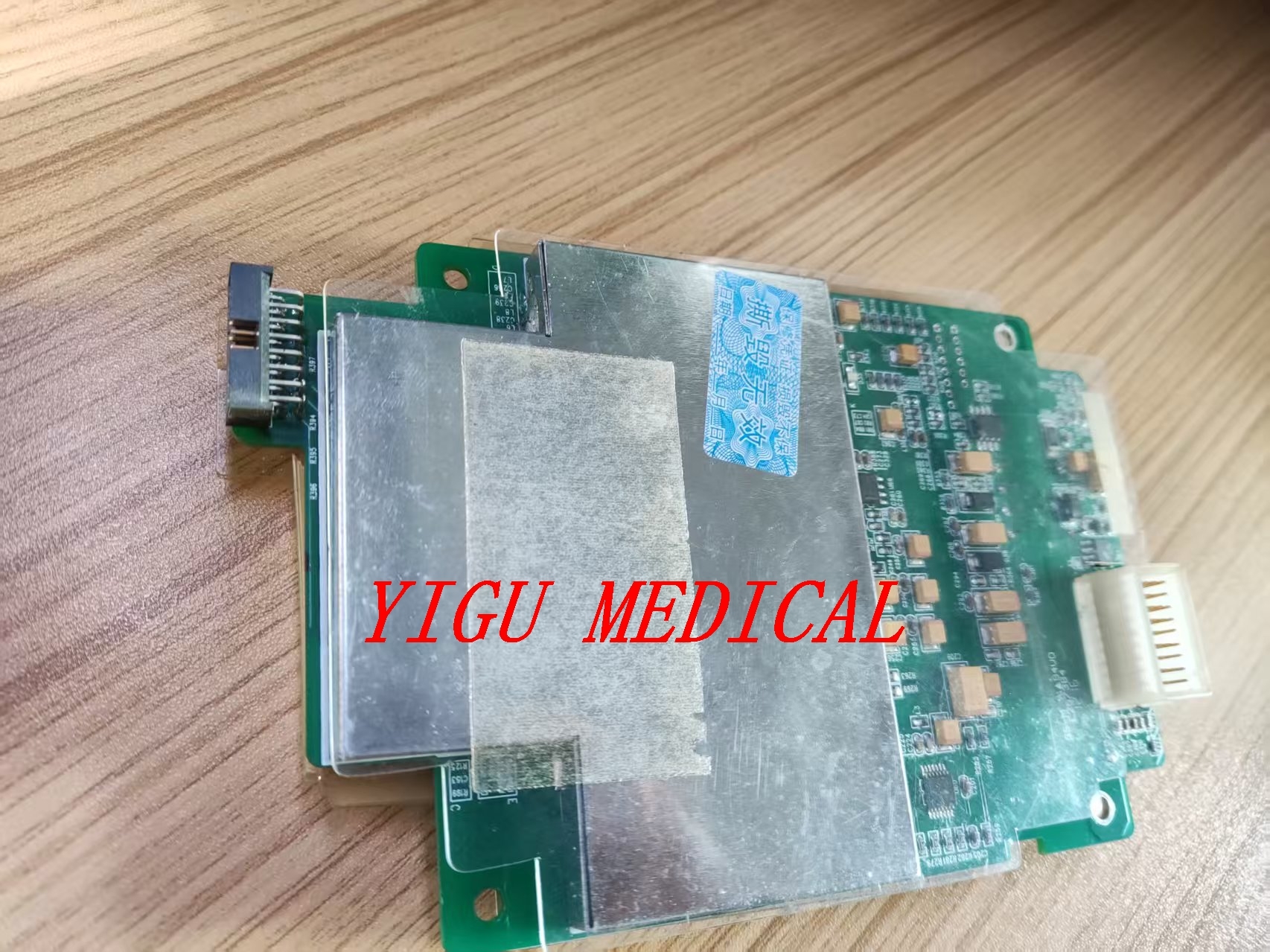

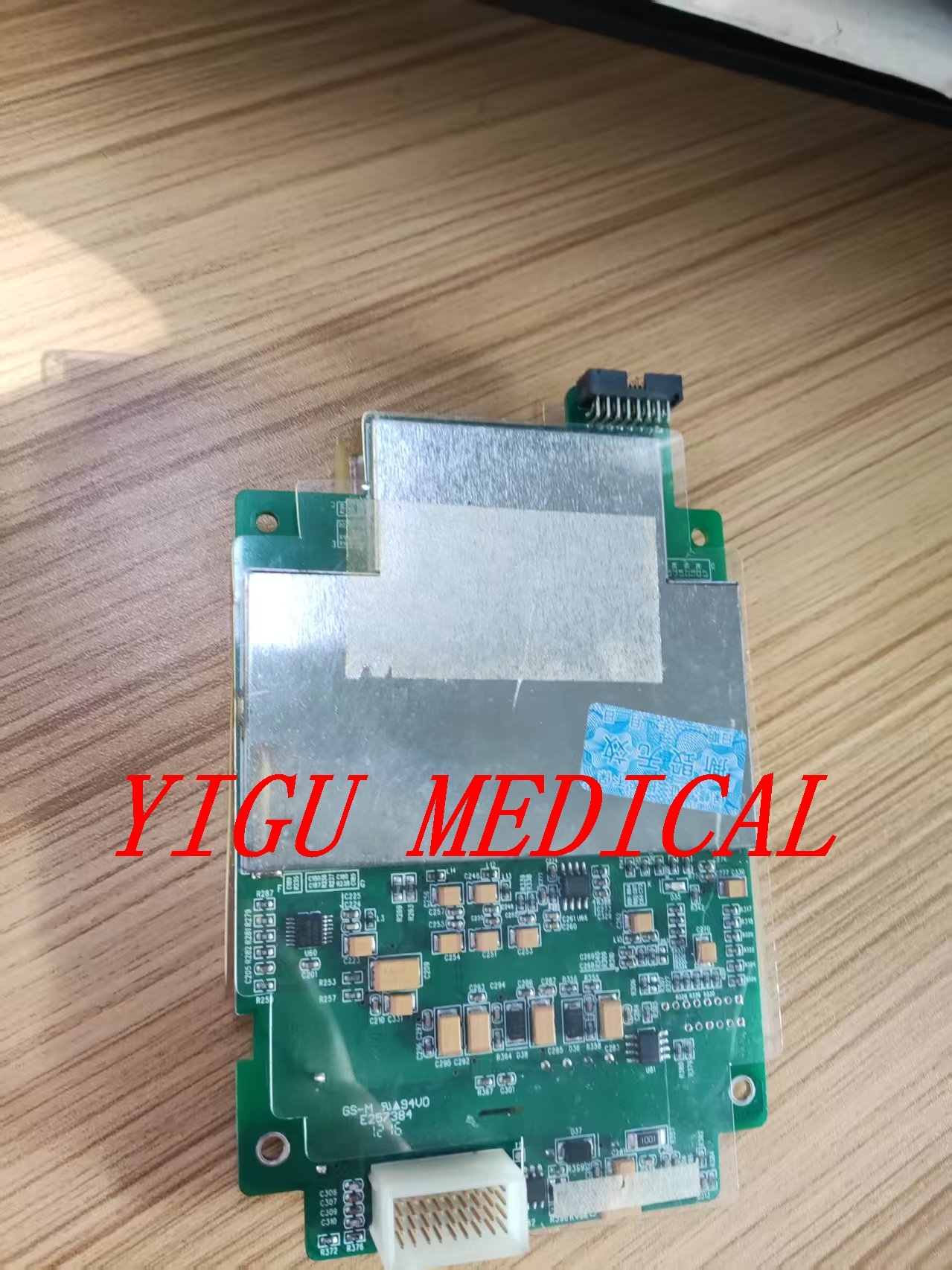

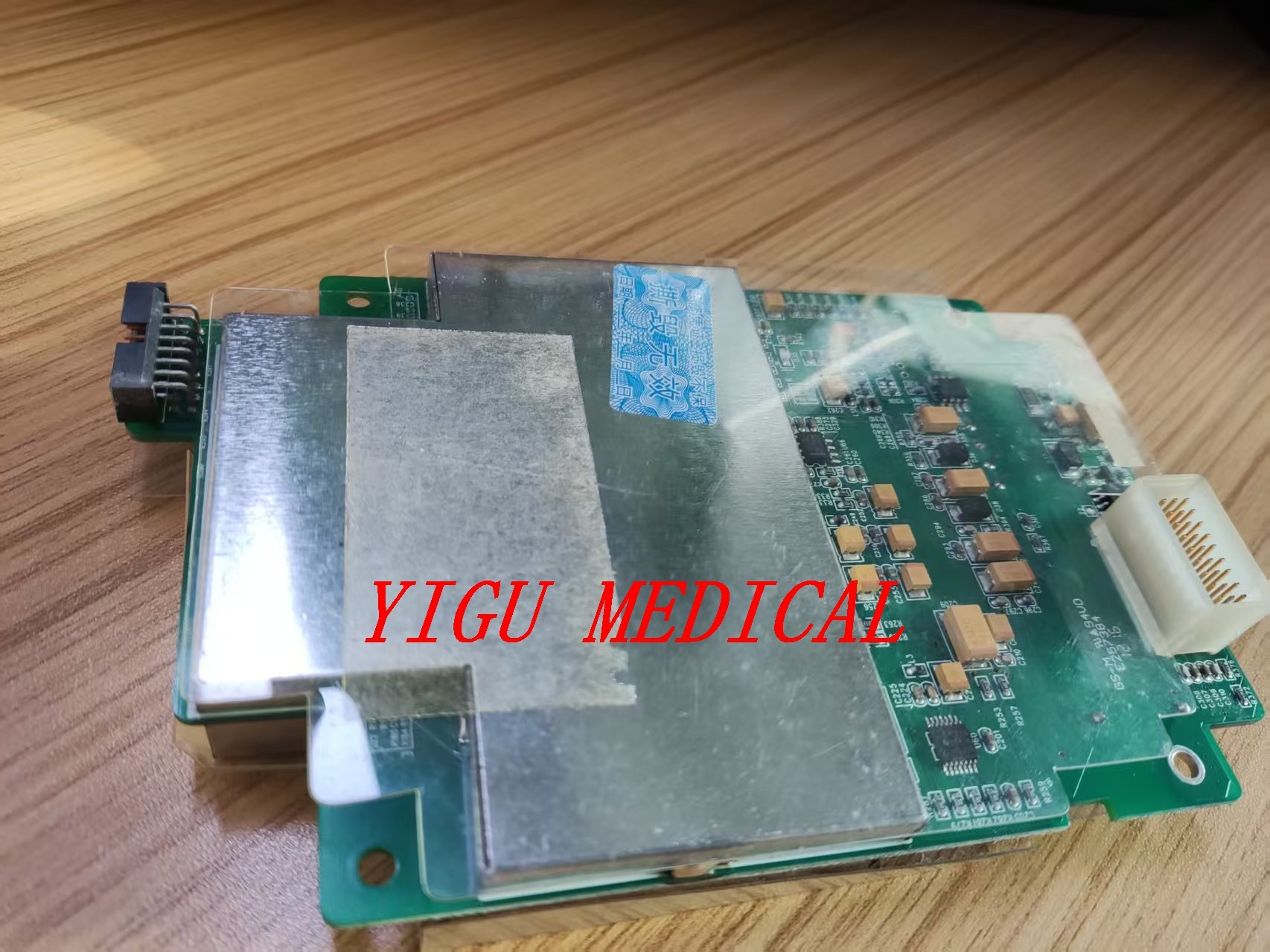

코멘 C30 환자 모니터 메인보드 PN E257384 좋은 상태

여기 Comen C30 환자 모니터 메인보드에 대한 포괄적인 소개가 있습니다.
**평론**
코멘 C30은 다양한 임상 설정을 위해 설계된 컴팩트하고 다중 매개 변수 환자 모니터입니다. Its **mainboard** (often called the **motherboard** or **system board**) is the central printed circuit board (PCB) that integrates all electronic components and facilitates communication between different modules.
메인보드 아키텍처

** 핵심 기능 **
1**중앙 처리 센터:**
- 매개 변수 모듈 (ECG, SpO2, NIBP, Temp, Resp, IBP 등) 의 데이터를 통합합니다.
- 운영 체제와 모니터링 소프트웨어를 실행
- 알람, 계산 및 데이터 저장을 관리합니다

2전력 분배 및 관리: **
- 입력 전력 (AC / DC / 배터리) 을 필요한 전압으로 변환
- 배터리 충전 및 전원 전환을 관리합니다
- 민감한 아날로그 회로에 깨끗한, 조절 된 전력을 제공합니다

3. **신호 라우팅 및 처리: **
- 생리적 신호를 아날로그-디지털 변환
- 파형 분석을 위한 디지털 신호 처리 (DSP)
- 노이즈 필터링 및 아티팩트 감소

** 하드웨어 부품**

**보드 내의 핵심 IC (종합회로) **
- **주 프로세서:** 일반적으로 ARM Cortex-A 시리즈 또는 유사한 임베디드 프로세서
- 기억력:
- DDR3 RAM (일반적으로 512MB-1GB)
- NAND 플래시 저장장 (4-8GB) OS 및 데이터
- 확장용 SD 카드 슬롯도 있어
- **FPGA/CPLD:** 사용자 정의 로직 및 타이밍 제어
- **전력 관리 IC:** 다중 DC-DC 변환기 및 LDO 조절기
- ** 통신 컨트롤러:** CAN, USB, 이더넷, UART 컨트롤러

** 이사회의 중요 부문 **
1. **CPU/프로세싱 영역:** RAM 및 플래시 메모리를 갖춘 중앙 프로세서
2. ** 아날로그 프론트 엔드 (AFE):** ECG 증폭회로, SpO2 신호 조건화
3. **전력 공급 섹션:** 전압 조절기, 배터리 관리 회로
4. **인터페이스 섹션:** 디스플레이, 파라미터 모듈, 외부 포트의 커넥터
5. ** 격리 장벽:** 환자 안전을 위한 광 결합기/ 격리 증폭기

**연결성 및 인터페이스**
**외부 커넥터**
- **모듈 포트:** 매개 변수 모듈 (일반적으로 독점 커넥터) 를 연결하기 위해
- ** 디스플레이 인터페이스:** LCD 패널을 위한 LVDS 또는 eDP 커넥터
- ** 네트워크:** RJ45 이더넷 포트
- **USB:** 일반적으로 2-4 USB 2.0/3.0 포트
- **시리얼 포트: ** RS-232 외부 장치 (프린터, 환기)
- ** 오디오:** 알람을 위한 스피커 출력
- 카드 리더: SD/메모리 카드
**내부 헤더**
- ** 버튼/LED 인터페이스:** 전면 패널 컨트롤 및 표시기
- ** 배터리 커넥터: ** 내부 배터리 팩에
- ** 팬 커넥터: ** 냉각 팬
- ** 스피커 커넥터:** 내부 경보 스피커
- ** JTAG/DEBUG 포트:** 공장 프로그래밍/테스팅
** 시스템 통합 **
** 파라미터 모듈 인터페이스 **
C30은 일반적으로 다음과 같은 경우 ** 모듈형 설계 **를 사용합니다.
- 메인보드는 ** 백플레인 기능 **를 제공합니다
- 각 매개 변수 (ECG, SpO2, 등) 는 전용 딸판이 있습니다.
- **CAN 버스** 또는 독자적인 일련 프로토콜을 통한 통신
** 소프트웨어 아키텍처 **
- ** 운영 체제:** 임베디드 리눅스 또는 VxWorks
- ** 애플리케이션 계층:** 코멘 독점 모니터링 소프트웨어
- **부팅 프로세스:** U-부트 → 리눅스 커널 → 애플리케이션

**기술 사양**

**전기 특성**
- ** 입력 전압: ** 12-24V DC (일반적으로 전원 어댑터에서 19V)
- ** 배터리 전압: ** 보통 10.8-14.4V (3 셀 또는 4 셀 리온 이온)
- ** 격리:** 환자 연결 회로 4000V + 격리
- **전력 소비: ** 활성 모듈에 따라 15-40W

**기능 사양**
- ** ECG 샘플링: ** 채널당 1000 Hz까지
- ** SpO2 업데이트 속도: ** 일반적으로 초당 1-2 판독
- **NIBP 측정 시간: ** 30-60 초 전형적으로
- ** 데이터 저장: ** 72 시간 이상 트렌드 데이터

**공용 문제 및 문제 해결 **
# 자주 실패하는 점들 #
1- 전력 부문:
- DC-DC 변환기가 고장 났어
- 펌프 또는 보호 다이오드
- 배터리 충전 회로 고장

2**기억/장치 문제:**
- 손상된 플래시 메모리
- 실패한 RAM 칩
- SD 카드 슬롯 손상

3** 인터페이스 문제:**
- 자주 모듈 교환으로 인해 손상 된 커넥터
- CAN 버스 통신 고장
- 디스플레이 인터페이스 문제

메인보드 고장의 증상
- **전력 없이/부팅 없이:** 좋은 전원 공급원에도 불구하고
- ** 간헐적 얼음/ 충돌: ** 특히 측정 도중
- ** 모듈 인식 문제:** 모듈이 감지되지 않거나 오프라인으로 떨어집니다.
- ** 디스플레이 아티팩트: ** 왜곡 된 파형 또는 그래픽
- ** 배터리 충전: ** 좋은 배터리와 전원 공급에도 불구하고

** 유지보수 및 서비스 **

**예방 유지보수 **
- ** 정기적인 청소:** 먼지 제거 (압축 공기 권장)
- ** 연결 장치 검사:** 굽은 핀 또는 부식 확인
- ** 펌웨어 업데이트:** 제조업체의 업데이트를 조심스럽게 적용
- ** 냉각:** 환기와 팬 작동을 보장
