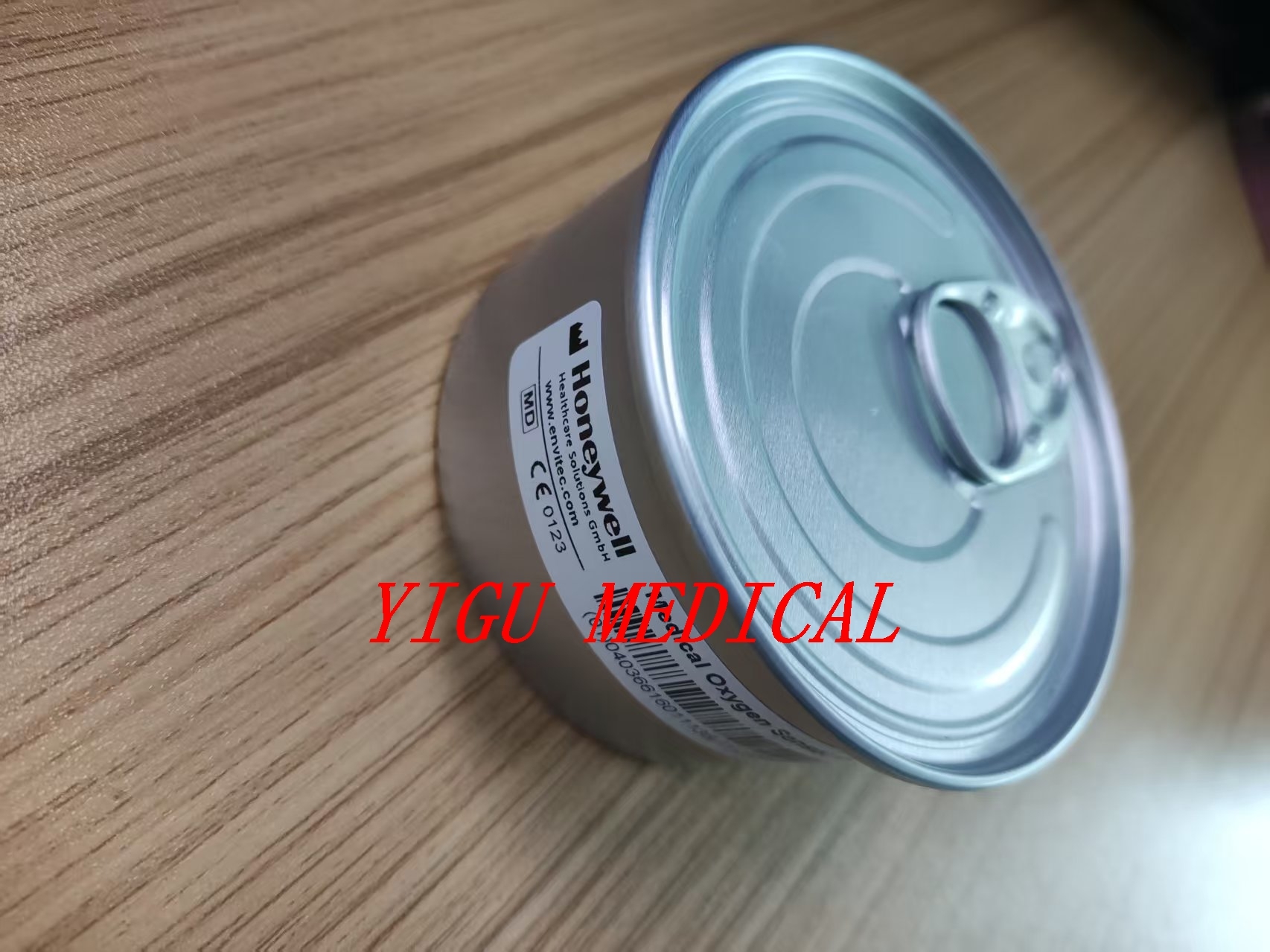

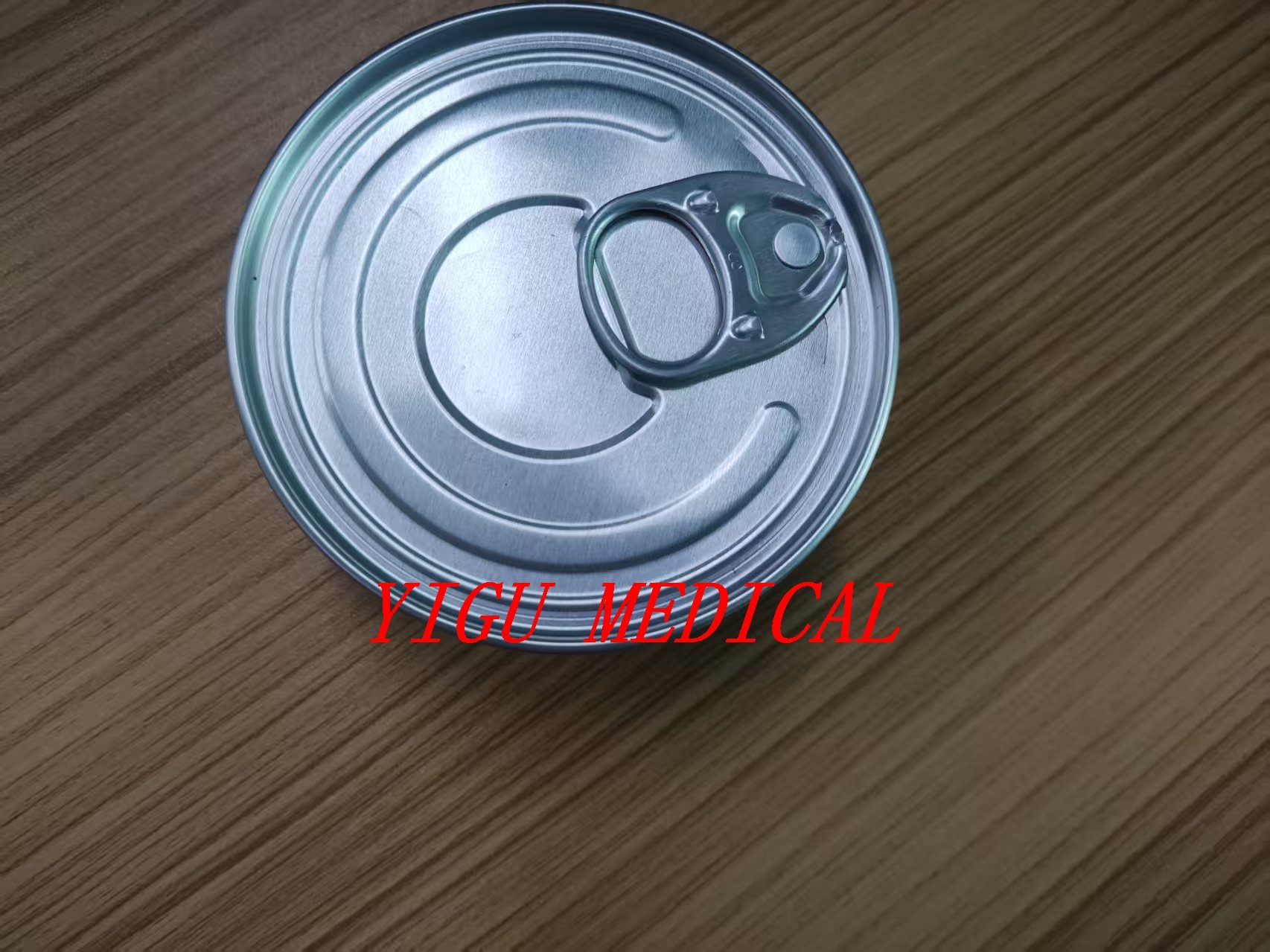

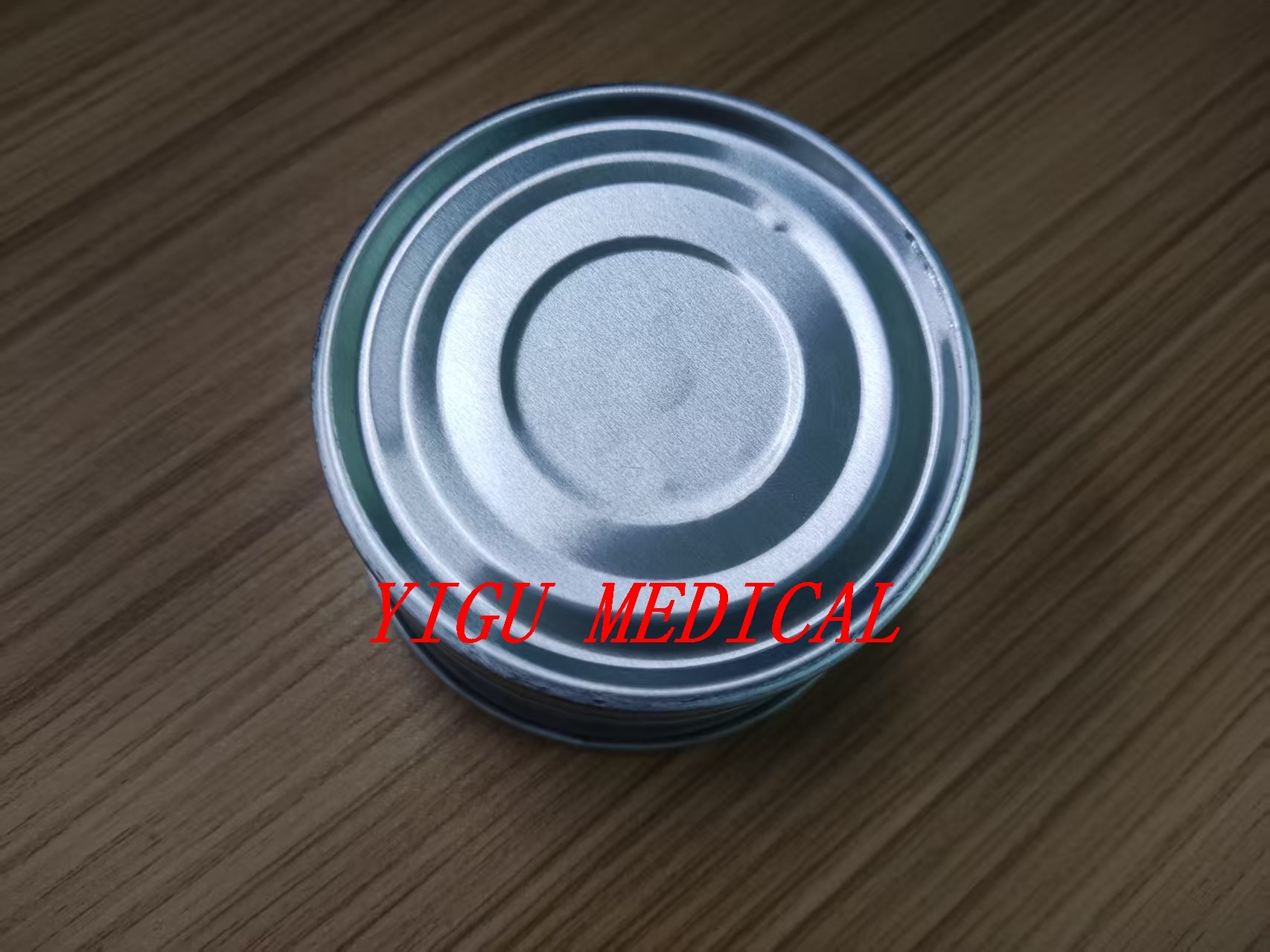

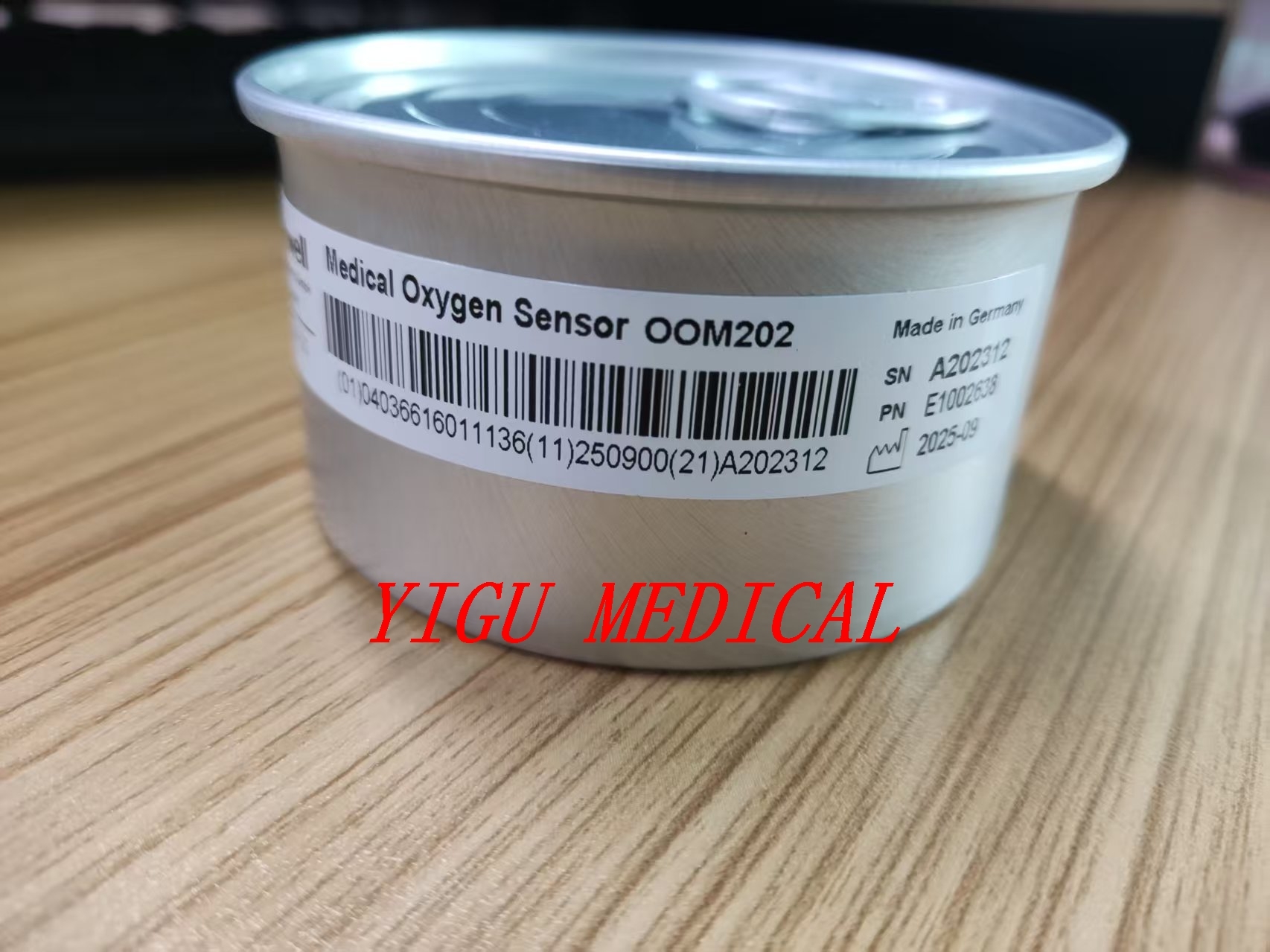

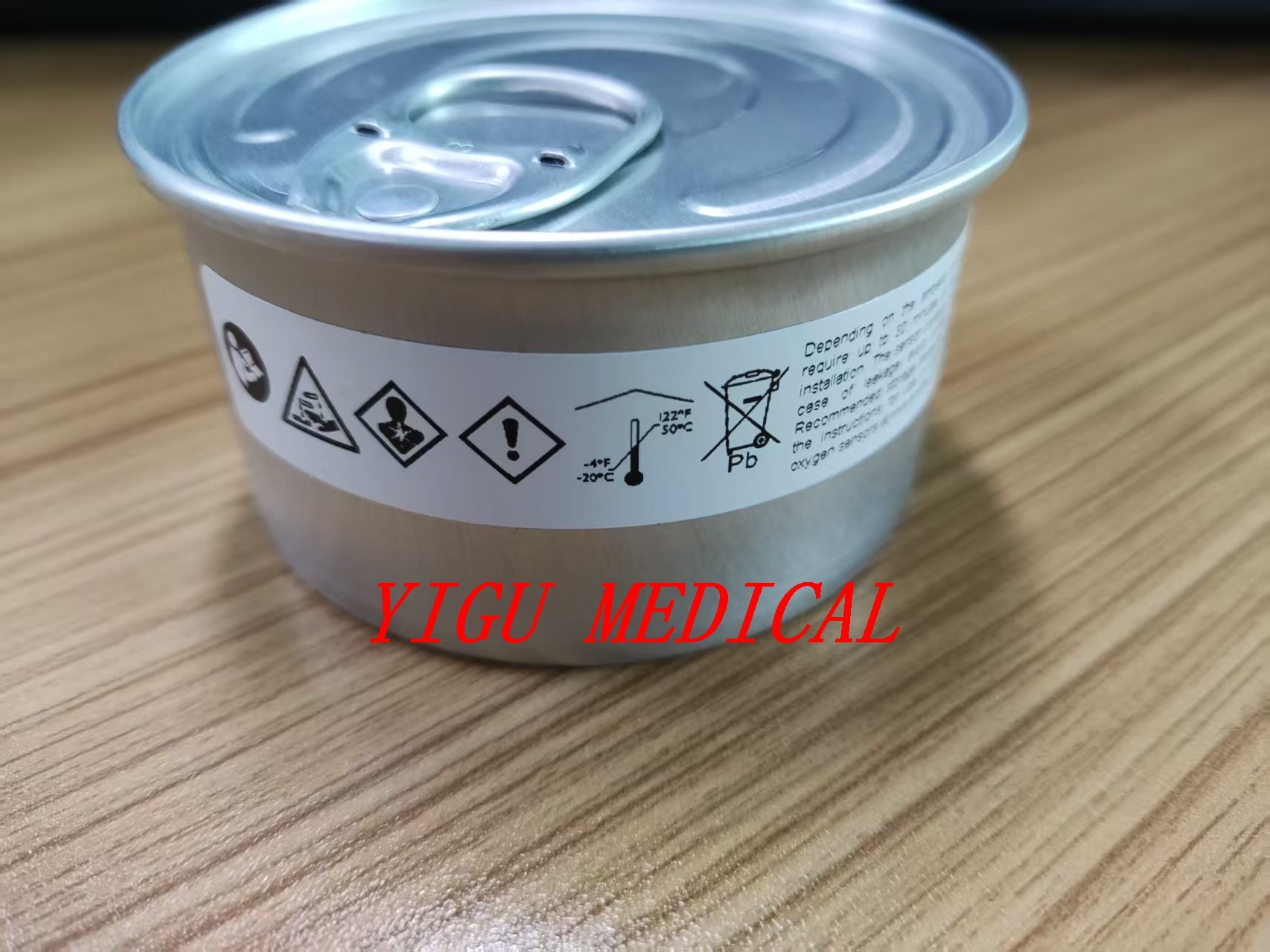

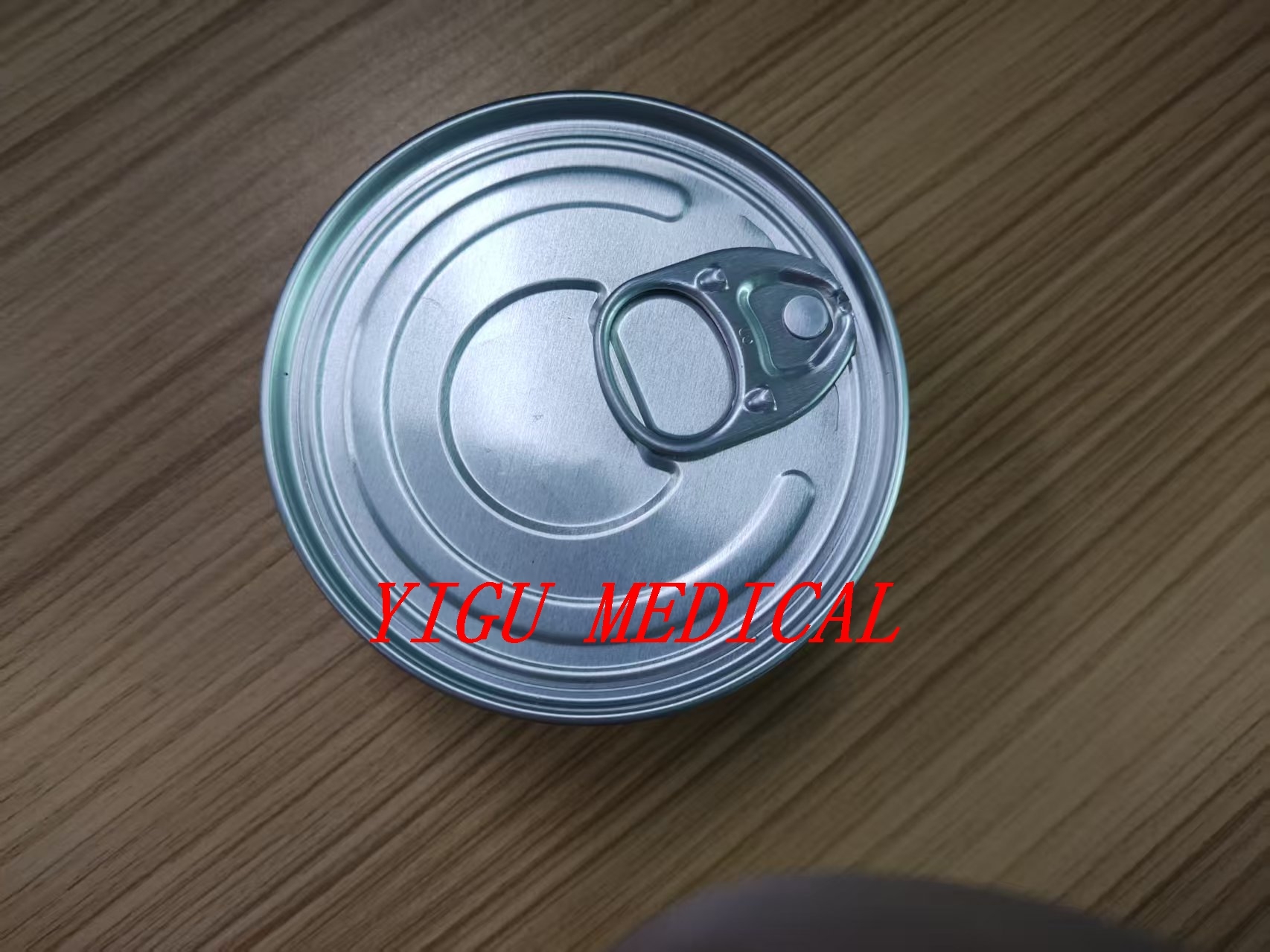

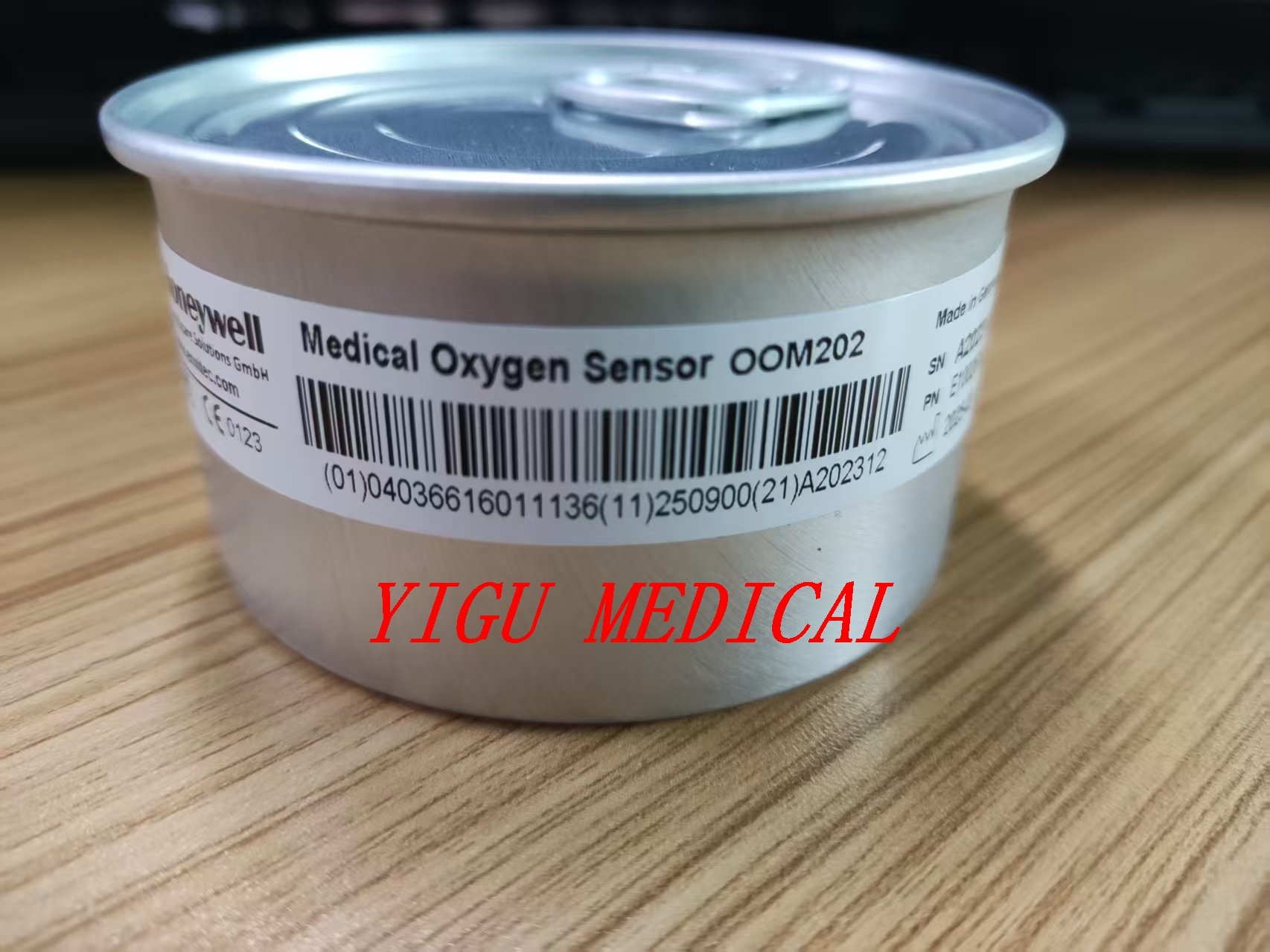

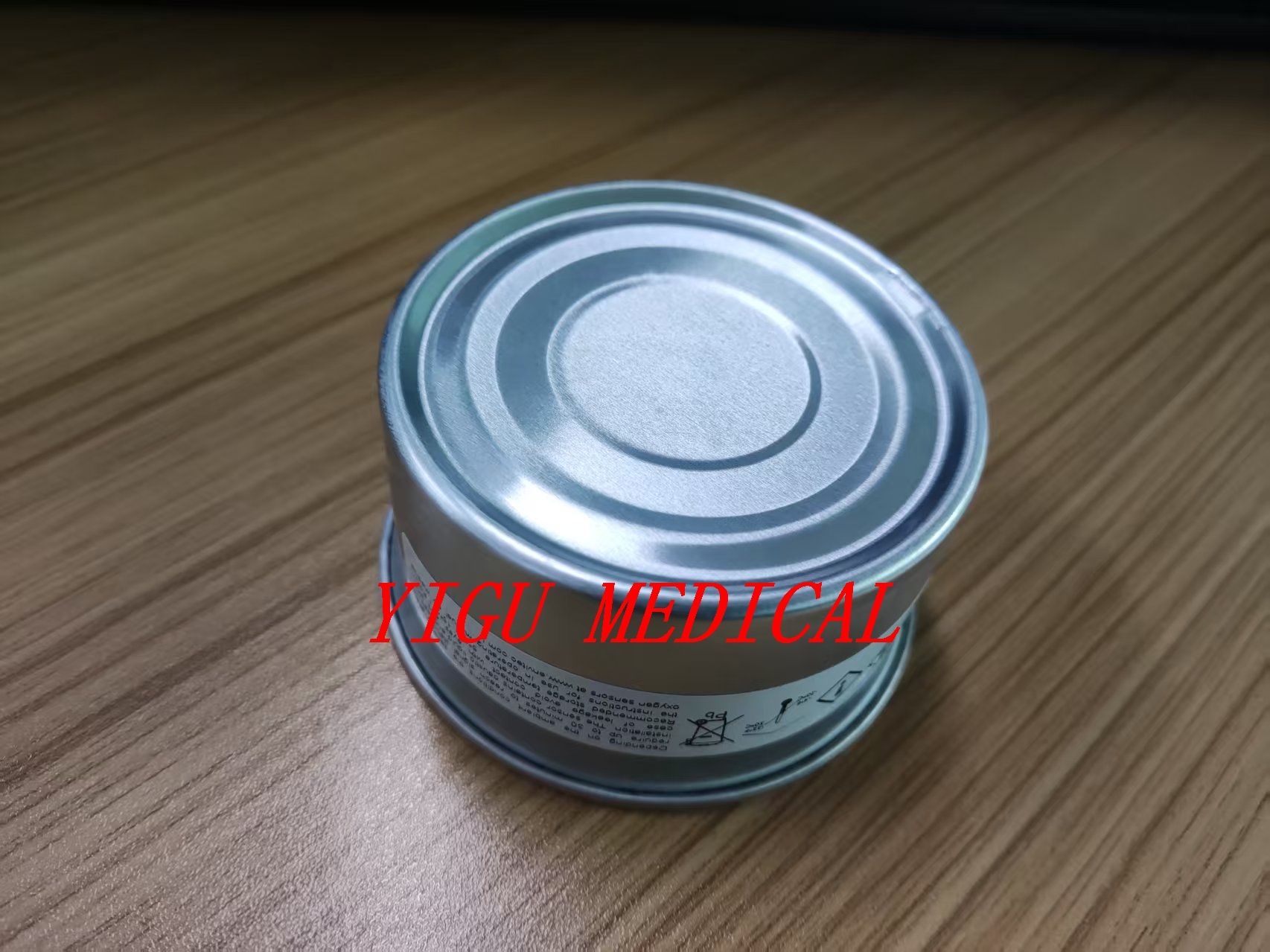

ENVITEC 의료 산소 센서 OOM202 의료 O2 센서 3개월 보증

제품 설명

ENVITEC 의료 산소 센서 OOM202 의료 O2 센서 3개월 보증

다음은 ENVITEC 의료 산소 센서 OOM202에 대한 자세한 소개입니다. 호흡기 및 마취 장치의 중요한 구성 요소입니다.

전반적: 정밀 전기 화학 세포

ENVITEC OOM202는 의료용 가스 모니터링을 위해 설계된 "마그네틱 덤벨" 또는 "파라마그네틱" 센서 유형인 파라마그네틱 디퍼셜 산소 (O2) 센서입니다.이것은 갈바닉 연료전지 또는 지르코니아 센서가 아닙니다., 다른 일반적인 산소 감지 기술입니다.

주요 역할은 환자의 호흡 회로, 호흡기, 마취 기계 및 가스 믹서기에서 높은 정확도, 빠른 반응 산소 농도 측정을 제공하는 것입니다.

주요 특징 및 기술

1기본 작동 원리: 패라마그네티즘

물리적 특성: 산소 (O2) 는 강한 패라마그네틱 (paramagnetic) 이므로 자기장에 끌립니다. 다른 일반적인 의료 가스 (N2, CO2, N2O,마취 증기) 는 약간 다이아그네틱 (자기장이 밀어내는) 이다..

"Dumb-Bell" 디자인: 센서는 비일률적인 자기장에 배치 된 다이아마그네틱 가스 (질소와 같은) 로 가득 차있는 작은,悬挂 쿼츠 벙벨을 포함합니다.

어떻게 작동 합니까?

1산소를 함유 한 가스 혼합물이 샘플 챔버로 흐르면, 파라마그네틱 산소 분자는 자기장에 끌립니다.

2이것은 다이아마그네틱 벙어리 벨을 돌리는 힘을 만듭니다.

3회전 정도는 샘플 가스 내의 산소의 부분 압력에 직접 비례합니다.

4정밀 광학 또는 용량 시스템은 이 회전을 측정하고 O2 비율에 해당하는 전기 신호 (0-5V 또는 디지털) 로 변환합니다.

2주요 사양 (유형)

측정 범위: 0-100% O2 (전 범위에서 종종 선형)

정확성: 일반적으로 의학 범위 (21-100% O2) 의 ± 1% 또는 더 좋습니다. 임상 사용에 탁월합니다.

반응 시간 (T90): 매우 빠르다, 보통 < 200 ms, 호흡별 모니터링이 가능합니다.

출력 신호: 아날로그 전압 (예: 0-100% O2를 위한 0-5V) 또는 디지털 (종합 전자 장치를 통해)

샘플 흐름 속도: 일반적으로 50-200 ml/min의 작은, 일정한 샘플 흐름을 필요로 한다. 많은 장치들은 내장 샘플링 펌프를 사용합니다.

수명: 소모되는 전기 화학 연료 전지와 달리 OOM202에는 소모 요소가 없습니다. 수명은 기계적 마모, 밀폐 무결성,및 전자 안정성.

의료기기에서의 전형적인 응용

OOM202는 고급 장비의 가스 모니터링 모듈에 통합됩니다.

비상 진료 환기: (예를 들어, 오래된 드레이거 에비타, 해밀턴, 마켓 장치) FiO2 (감성 산소 분자) 를 모니터링하기 위해.

마취 작업장: (예를 들어 Datex-Ohmeda, Dräger) 신선한 가스 흐름과 호흡 회로에서 O2 농도를 측정하기 위해.

환자 모니터링 시스템: 멀티 가스 분석기 모듈의 일부 (예를 들어, CO2, N2O 및 에이전트 센서와 결합)

산소 농도 및 블렌더 검증: 캘리브레이션 및 품질 관리.

중요 사용 및 유지보수점

1캘리브레이션이 중요합니다: 규칙적인 2점 캘리브레이션이 필요합니다:

제로 포인트: 일반적으로 100% 질소 (0% O2) 를 사용합니다. CO2가 다이아마그네틱하므로 제로링을 위해 CO2를 포함하는 가스를 절대 사용하지 마십시오.

스판 포인트: 알려진 산소 정정 가스를 사용한다 (예를 들어, 100% O2 또는 21% 또는 95%와 같은 의료용 공기/산소 혼합물).

2샘플 시스템 무결성:

물 함정, 입자 필터, 흐름 조절기와 함께 사용해야 합니다.

샘플 라인은 깨끗하고 건조하며 누출이 없어야 합니다.
