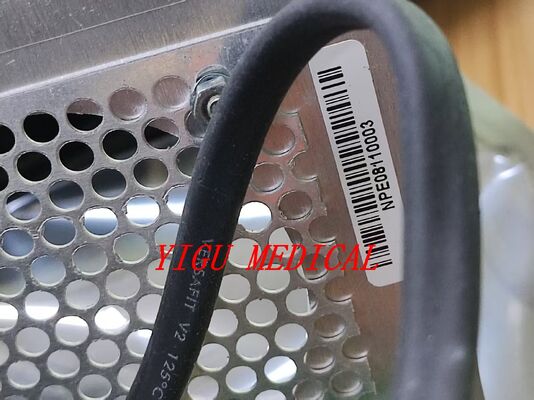

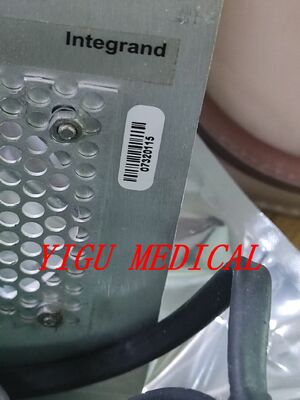

GE 코로메트릭스 250CX 환자 모니터 전원 공급 PN 2005845-002

제품 설명

GE Corometrics 250CX 환자 모니터 전원 공급 장치 PN 2005845-002

GE (구 Corometrics) 250CX 환자 모니터 전원 공급 장치에 대한 자세한 소개입니다. 이는 중요하고 역사적으로 의미 있는 구성 요소입니다.

개요: 유산 시대의 태아/신생아 모니터의 핵심

GE Corometrics 250CX는 고도로 특화된 휴대용 전자 태아 모니터(EFM) 및 신생아 모니터입니다. 이 전원 공급 장치 시스템은 휴대용/이동형 모니터와 플러그 연결된 병상 모니터로 이중 사용하도록 설계되었기 때문에 독특합니다. 따라서 '전원 공급 장치'는 단일 구성 요소가 아니라 내부 및 외부 부품으로 구성된 통합 전원 시스템입니다.

전원 시스템의 주요 구성 요소

1. 내부 충전식 배터리 팩

목적: 휴대성 및 백업 전원 제공. 이는 분만 중인 산모를 이동시키거나 신생아를 이송하는 데 중요한 기능이었습니다.

사양(일반):

유형: 모델 연도에 따라 밀폐형 납산(SLA) 또는 고급 니켈-카드뮴(Ni-Cd) 배터리 팩.

전압: 독점 팩, 일반적으로 12V DC 공칭.

위치: 모니터 하단 또는 후면의 구획에 보관.

기능: 외부 AC 어댑터가 분리되면 모니터가 즉시 자동으로 배터리 전원으로 전환됩니다. 모니터가 AC 전원에 연결되어 있을 때마다 배터리가 충전됩니다.

 2. 외부 AC 전원 어댑터(AC/DC 컨버터)

목적: 주 전원 및 배터리 충전기. 100-240V AC 벽 전원을 모니터에 필요한 더 낮은 DC 전압으로 변환합니다.

물리적 설명: 특정 잠금 DC 커넥터가 있는 크고 무거운 회색 또는 베이지색 '벽돌' 또는 '라인 덩어리' 어댑터.

중요 기능: 중요한 모니터링 중에 실수로 연결이 끊어지는 것을 방지하기 위해 DC 플러그에 잠금 메커니즘(트위스트 잠금 칼라)이 있습니다. 이는 중요한 안전 기능입니다.

출력: 일반적으로 모니터에 전원을 공급하고 내부 배터리를 '플로트 충전'하기 위해 ~15V DC를 제공합니다.

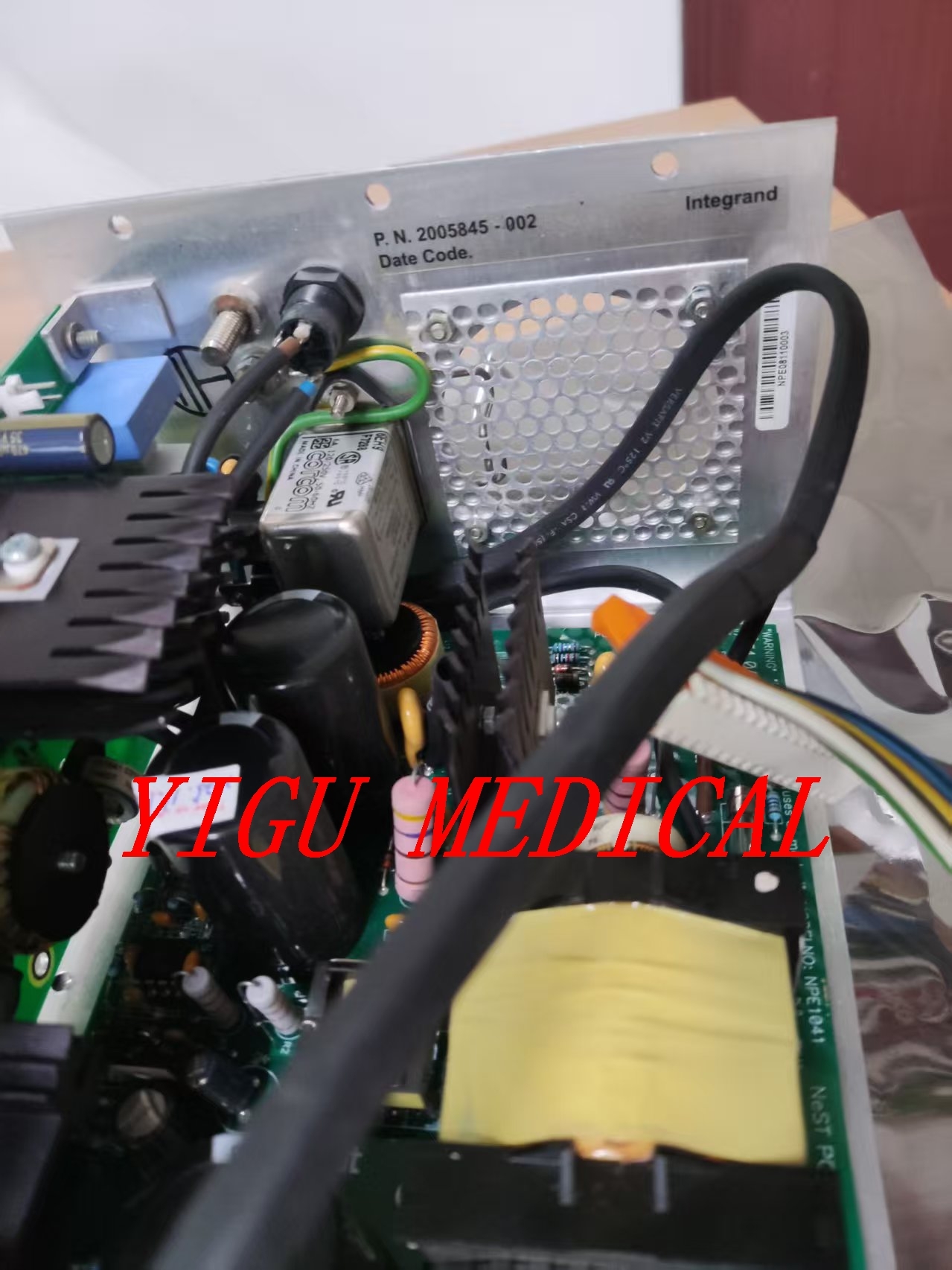

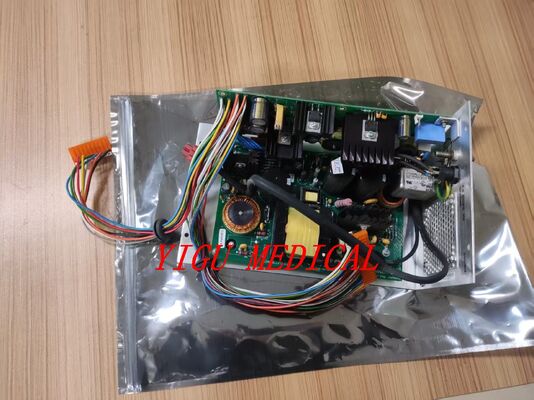

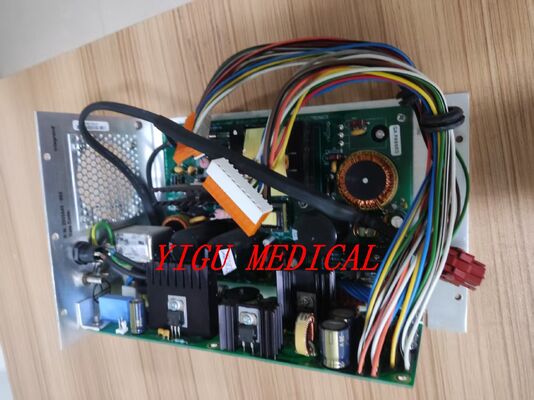

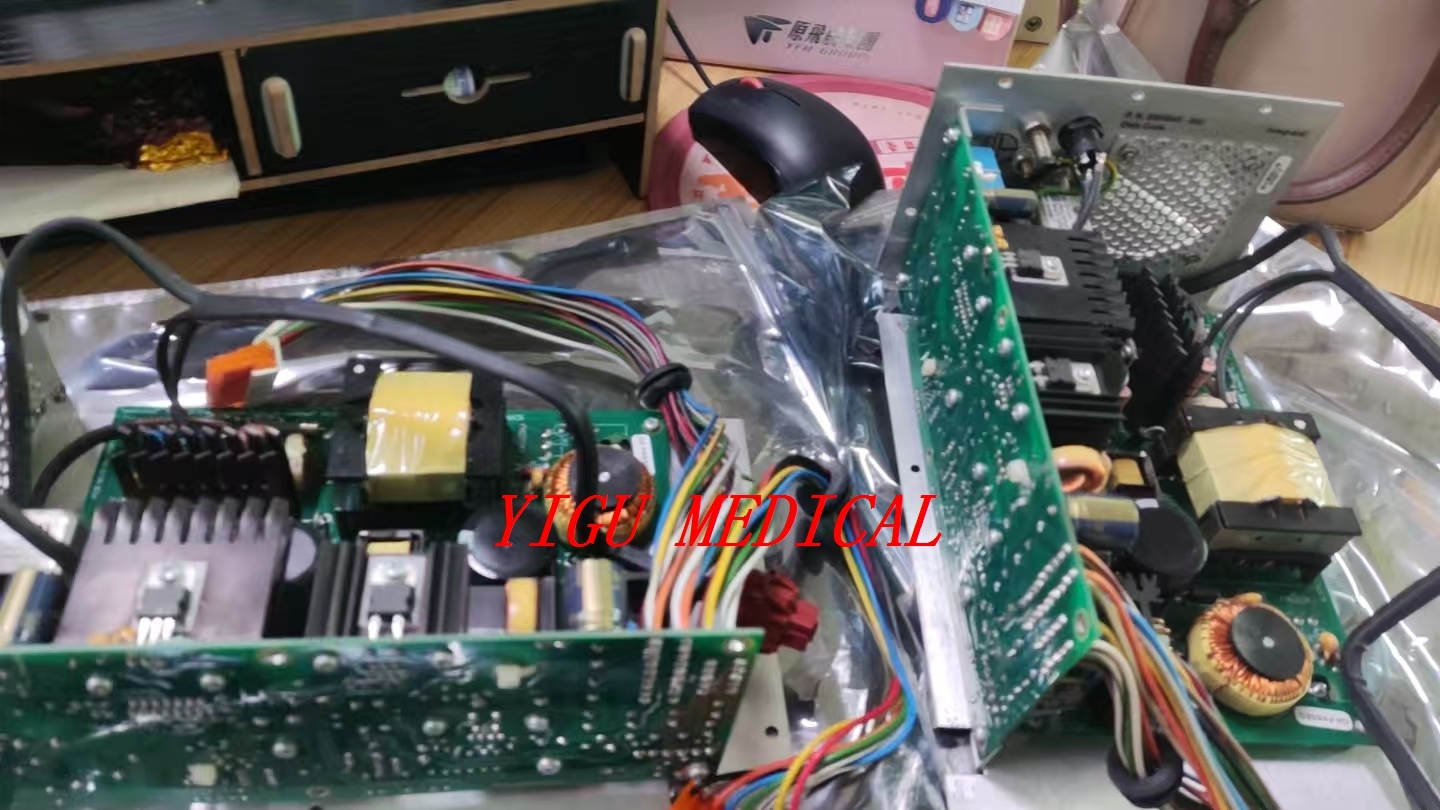

3. 내부 전원 조절 및 분배 보드

목적: 모니터 내부의 이러한 회로 기판은 배터리 또는 AC 어댑터에서 DC 전원을 가져와 민감한 아날로그 회로(초음파 및 자궁 수축계용), 열 어레이 차트 기록기, 백라이트 및 디지털 로직 보드에 필요한 정확하고 안정적인 전압을 생성합니다.

중요한 이유: 이러한 조절기의 품질은 태아 심박수(FHR) 및 자궁 활동(UA) 신호의 정확성에 매우 중요합니다.

중요한 기술 및 안전 참고 사항

1. 독점 설계: AC 어댑터와 배터리는 일반 부품이 아닙니다. 잘못된 전압 또는 커넥터를 사용하면 모니터의 내부 회로가 영구적으로 손상될 수 있습니다.

2. 위조품의 높은 위험: 비인가 출처에서 '저렴한' 교체 어댑터에 극도로 주의하십시오. 안전과 신뢰성을 위해 정품 GE/Criticare 부품을 권장합니다.

3. 배터리 위험:

누출 배터리: 오래된 납산 또는 Ni-Cd 배터리는 부식성 전해액을 누출하여 심각한 내부 손상을 일으킬 수 있습니다.

교체: 배터리를 교체할 때는 정확한 지정 모델이어야 합니다. 잘못된 배터리 유형은 화재 위험을 초래할 수 있습니다.

4. 열 기록기 전력 소비: 열 어레이 프린터는 시스템에서 가장 많은 전력을 소비합니다. 배터리 상태에서 인쇄하면 실행 시간이 크게 줄어듭니다.
