PH MX700 MX750 환자 모니터 메인보드 PN 453564121591 (모니터 마더보드용)

제품 설명

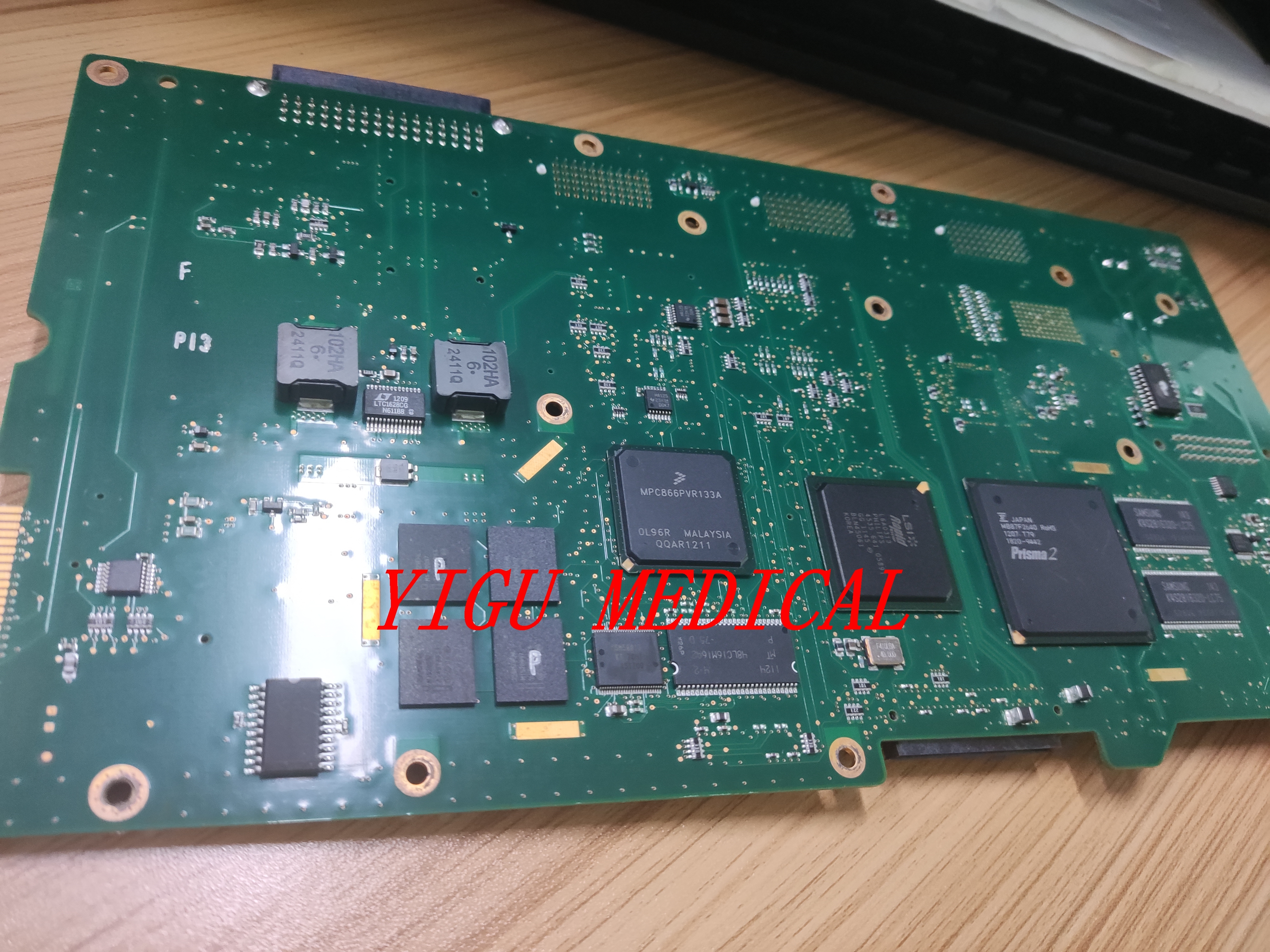

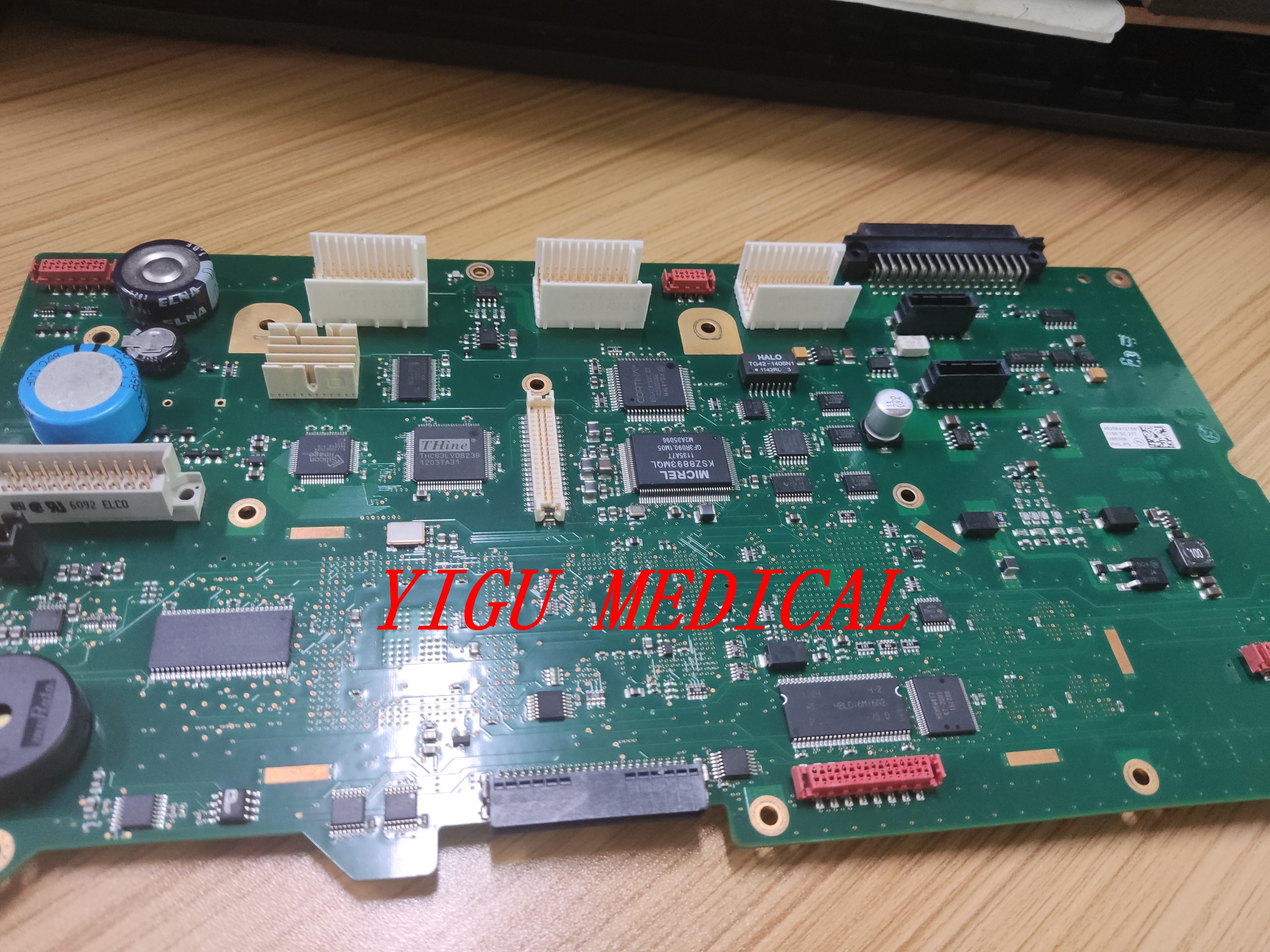

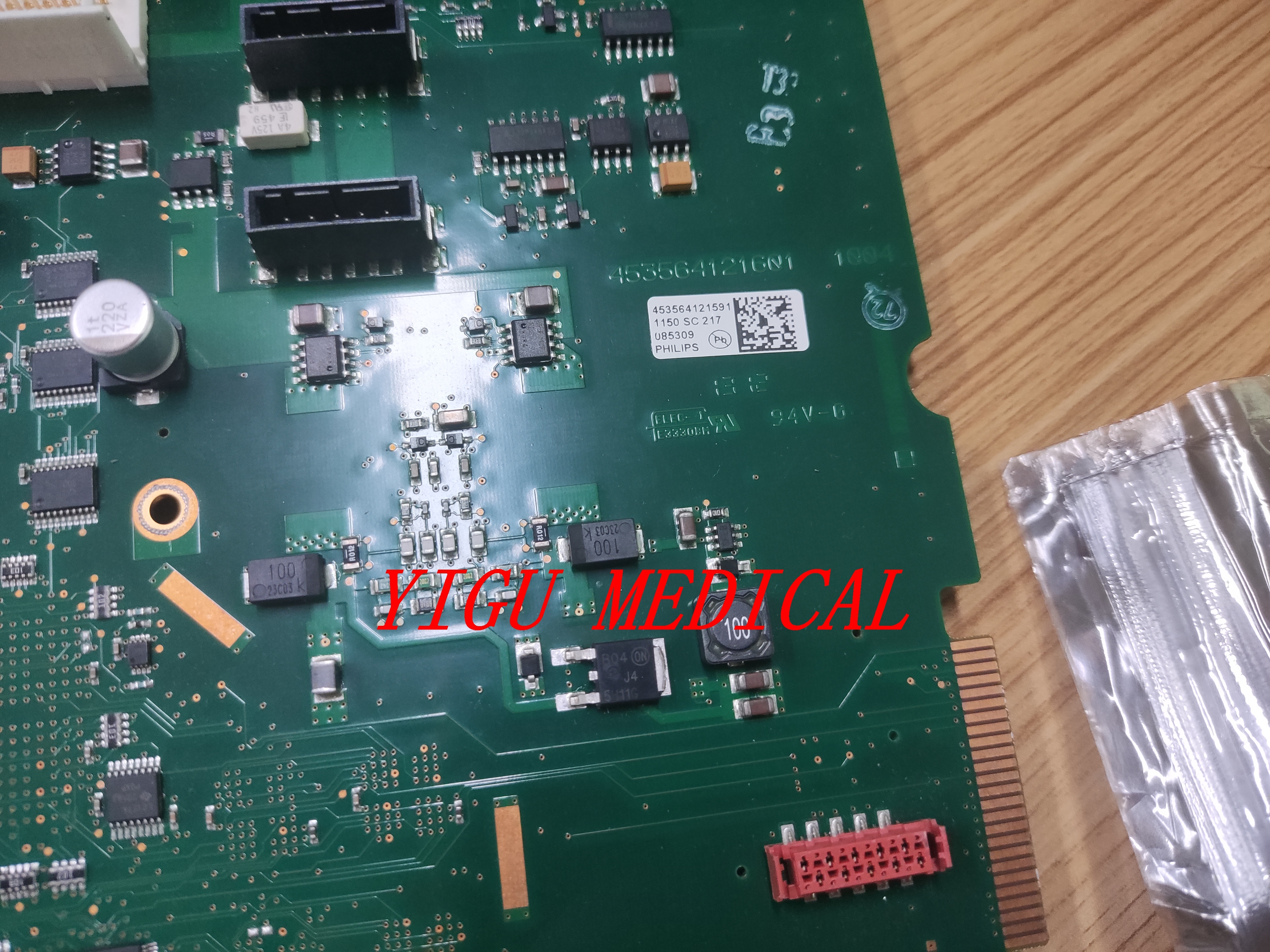

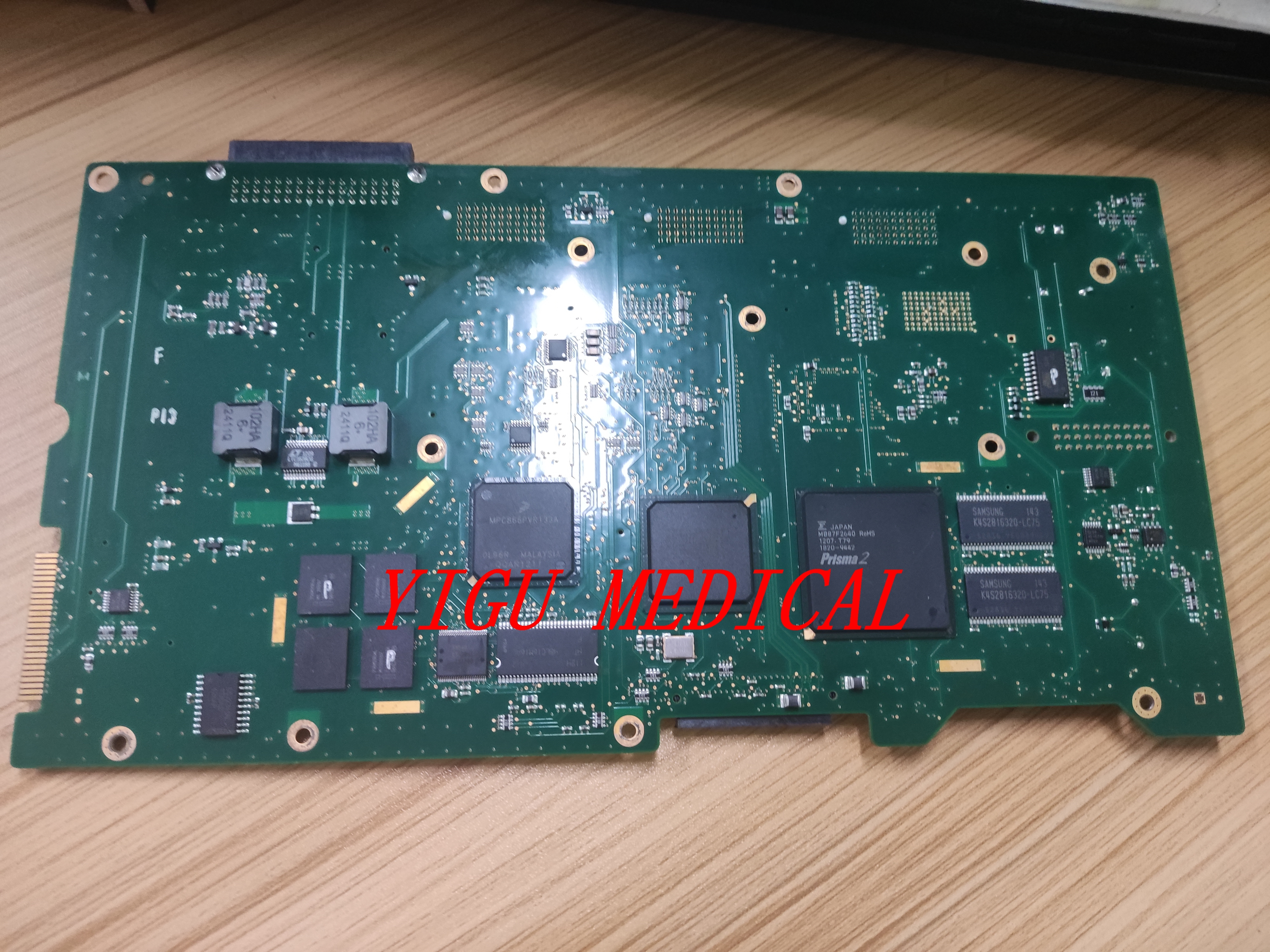

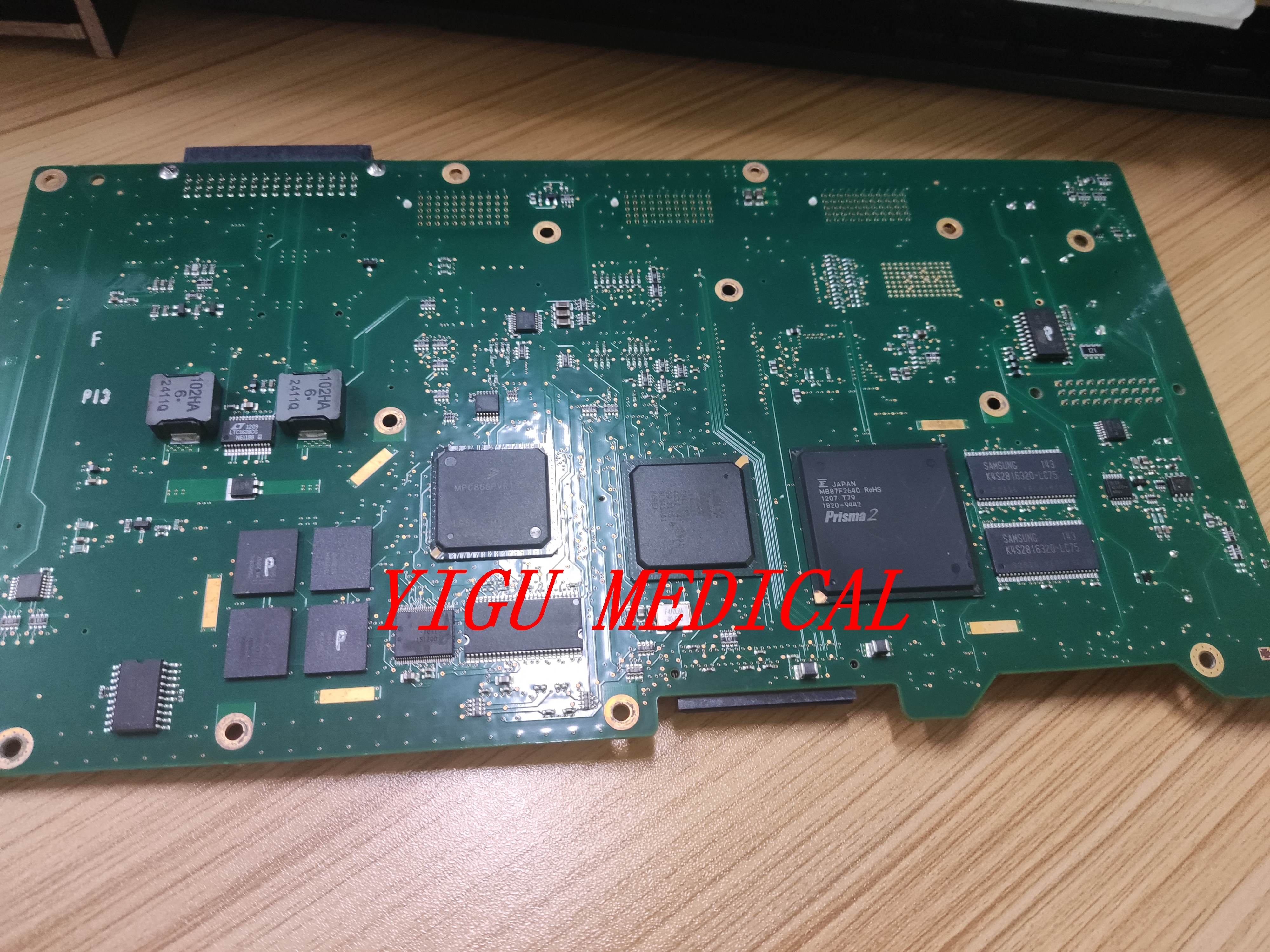

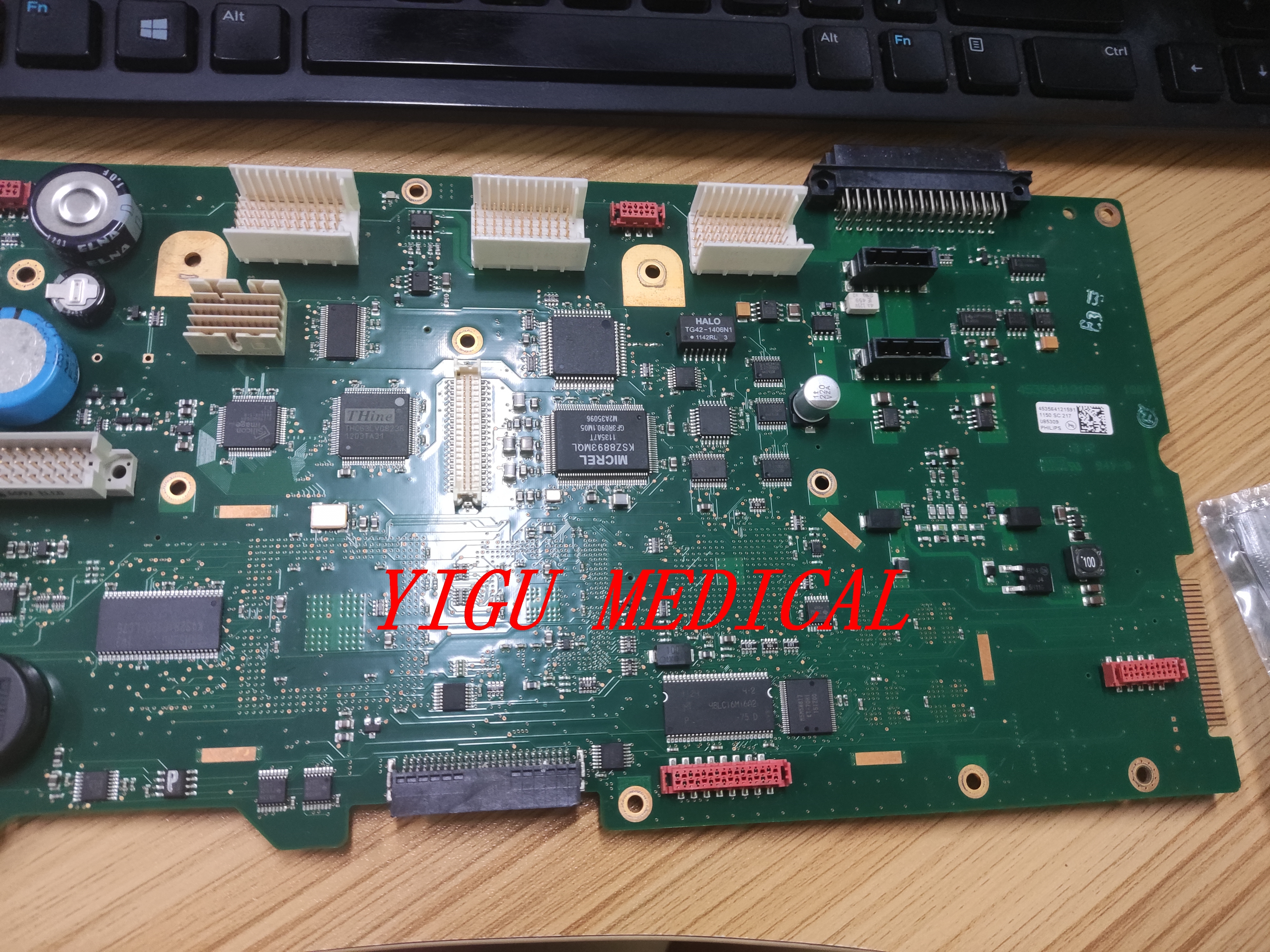

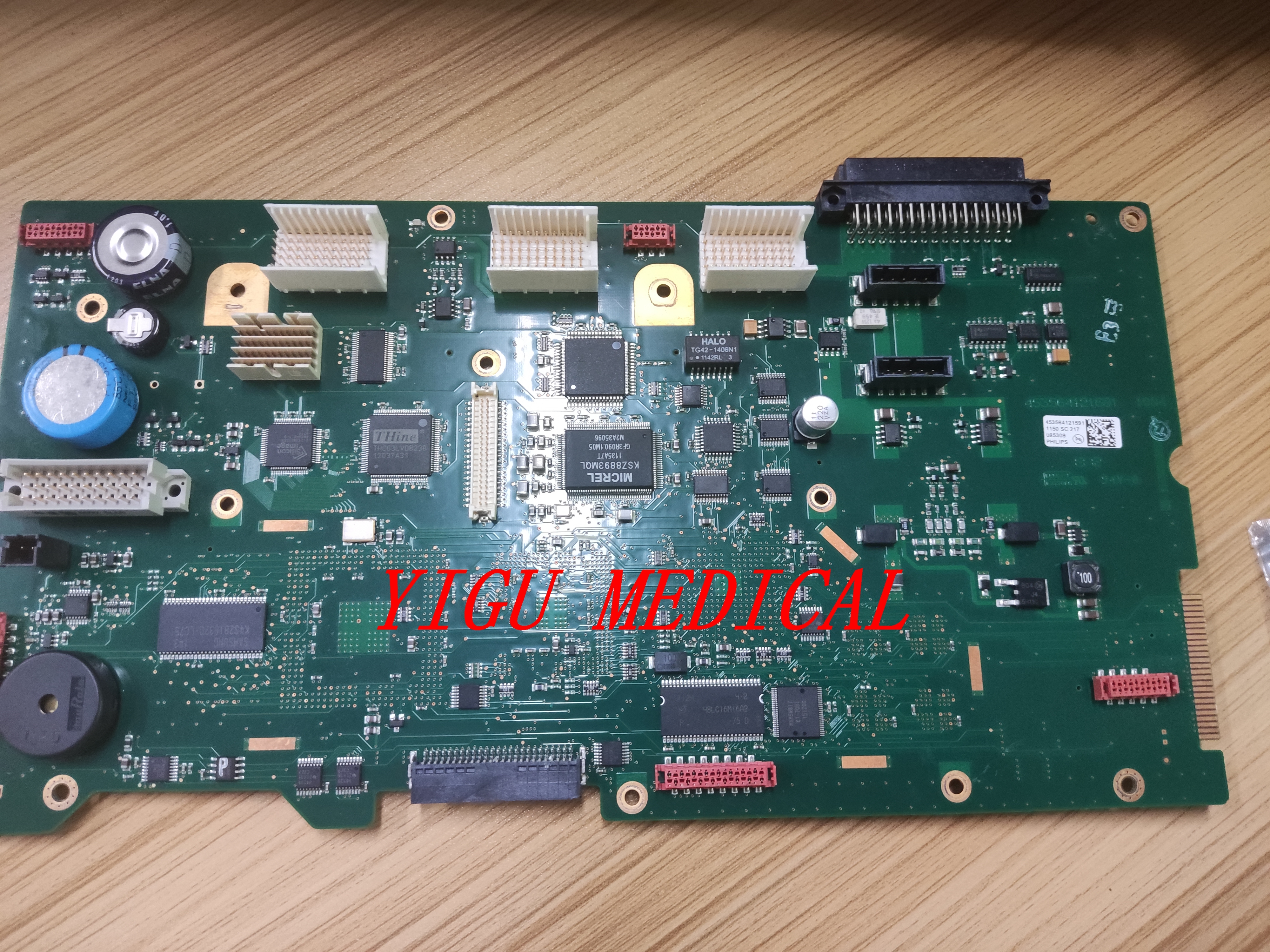

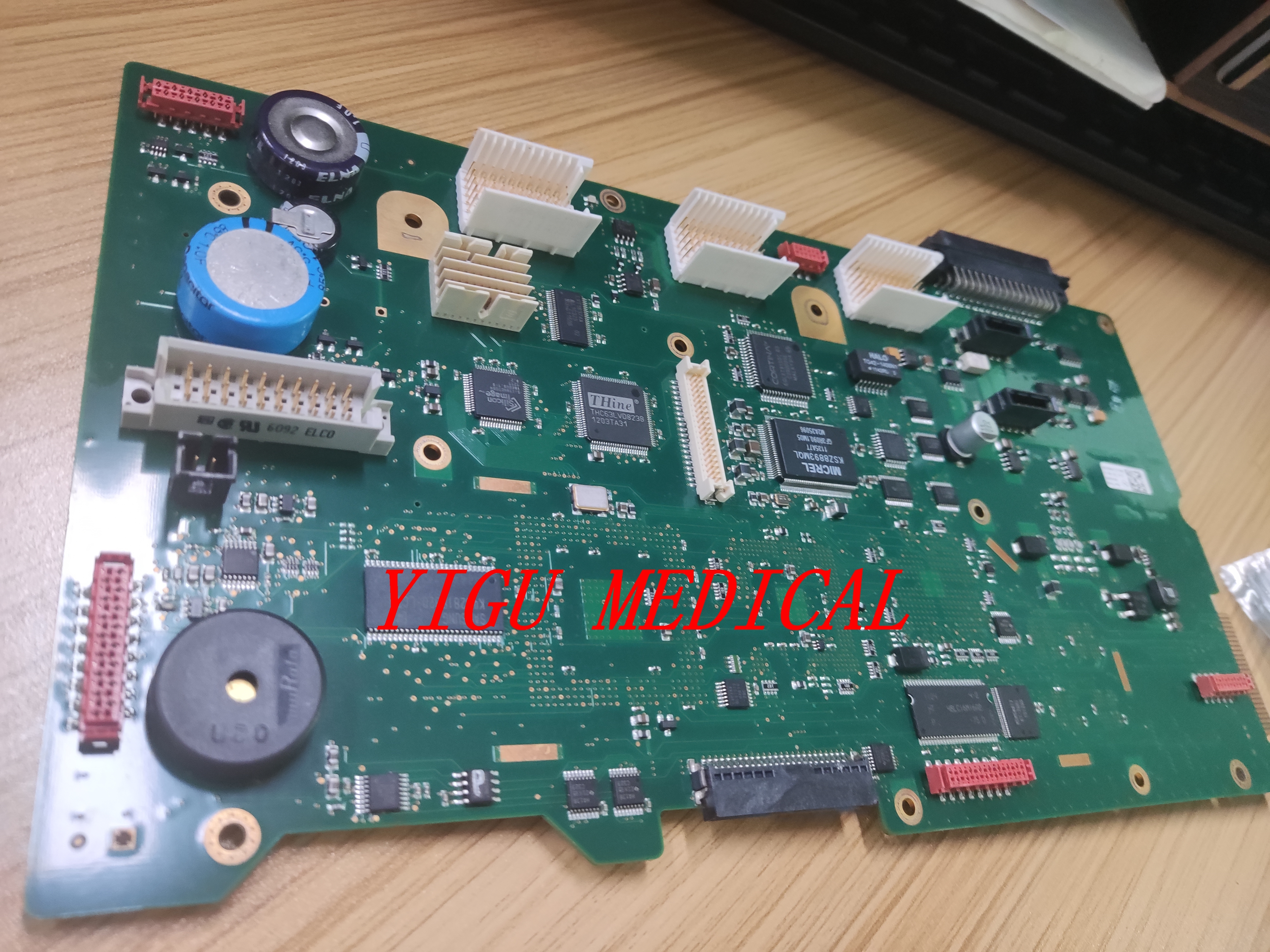

PH MX700 MX750 환자 모니터 메인보드 PN 453564121591

** MX 시리즈** 환자 모니터 내의 메인 보드 (또는 시스템 보드) ** MX400, MX500, MX600, MX700와 같은 모델을 포함,그리고 MX800**) 는 이 고도로 통합된 환자 모니터링 플랫폼의 기본 핵심입니다.각 매개 변수가 별도의 "모듈"인 전통적인 모니터와 달리, MX 시리즈는 모든 것을 하나의 단일 보드 디자인으로 유명합니다.대부분의 측정 기능이 주요 시스템 보드에 직접 통합되어 있는 경우.

이 디자인 철학은 MX 메인보드를 매우 복잡하고 중요한 구성 요소로 만들고, 전체 장치의 중앙 컴퓨팅 허브, 신호 프로세서 및 통신 넥스 역할을 합니다.

주요 기능과 건축 철학

MX 시리즈 메인 보드는 높은 수준의 통합으로 정의됩니다. 주요 기능은 다음을 포함합니다.

1. **종합 파라미터 처리:**
* 이것은 정의 특징입니다. 각각의 매개 변수에 대해 별도의 교환 가능한 모듈을 사용하는 대신,MX 메인보드에는 핵심 측정에 필요한 핵심 처리 회로가 직접 보드에 탑재되어 있습니다.이것은 일반적으로 다음을 포함합니다.
* ** ECG:** 전신경영에 대한 아날로그 프론트엔드와 디지털화.
* ** SpO2:** 펄스 산소 측정을 위한 처리판은 종종 통합되거나 직접 연결됩니다.
* **NIBP (비침습 혈압): ** 펌프와 압력 센서의 제어 및 계산 회로.
* **Temp (온도):** 온도 탐사기의 신호 조건.
* **IBP (침습적 혈압) ** 및 다른 고급 매개 변수 (예: EtCO2) 는 메인보드에 직접 연결되는 전용 ** 매개 변수 확장 보드 **를 통해 추가 될 수 있습니다.하지만 코어 프로세싱은 여전히 중앙 집중되어 있습니다..

2**중앙화된 컴퓨팅 및 제어:**
메인보드에는 주요 **CPU**, **칩세트**, 그리고 **메모리**가 들어있다. 모니터의 운영 체제 (특화된 임베디드 OS) 와 필립스 인텔리뷰 소프트웨어 스위트가 실행된다.
* 모든 데이터 스트림을 동기화하고 알람 알고리즘을 실행하고 사용자 인터페이스를 렌더링하는 복잡한 작업을 수행합니다.

3. ** 디스플레이 및 사용자 인터페이스 관리: **
* 고해상도 디스플레이를 위한 비디오 신호를 생성합니다.
* 터치 스크린과 전면 패널 컨트롤 ( 버튼, 회전 버튼) 과 인터페이스를 통해 사용자 입력 내용을 시스템 명령어로 변환합니다.

4. ** 데이터 저장 및 네트워크 통신:**
* 메인보드에는 저장 장치 (예를 들어, 내장된 SSD 또는 플래시 메모리) 가 있습니다.
* 트렌드 데이터
* 전체 공개 파형 녹화
* 경보 로그
* 시스템 소프트웨어 및 구성
* 강력한 네트워크 하드웨어 (이더넷 컨트롤러) 를 탑재하여 필립스 인텔리뷰 정보 센터 (IIC) 와 병원 네트워크에 원활하게 연결할 수 있습니다.중앙역 모니터링 및 데이터 수출을 가능하게 하는.

5전력 관리:
* 내부 전원 공급 장치 (PSU) 에서 전력을 분배하고 조절하고 백업 배터리 시스템을 관리하여 전력 전환 중 중단되지 않은 작동을 보장합니다.

MX 시리즈 메인보드에서 일반적인 구성 요소

* **주 프로세서 (CPU):** 여러 개의 고밀도 파형과 수치 데이터를 동시에 처리하는 강력한 산업용 마이크로 프로세서.
* ** 칩셋 (북교/남교 또는 SOC):** CPU, 메모리 및 주변 버스 사이의 데이터 흐름을 관리합니다.
기억력:
* **DDR RAM:** 운영 체제와 응용 프로그램을 실행하기 위해.
* **비휘발성 저장소: ** OS, 소프트웨어 및 환자 데이터 저장용으로 탑재된 SSD 또는 eMMC 칩. 이것은 나이가 들수록 일반적인 고장점입니다.
* SpO2 플레티스모그래프 처리 및 계산
* NIBP 측정 알고리즘
* **전력 조절 회로:** 여러 DC-DC 변환기 및 전압 조절기가 보드의 모든 섹션에 깨끗하고 안정적인 전력을 공급합니다.
* **통신 인터페이스:** 이더넷, USB 및 일련 포트의 컨트롤러.
* ** 주변 장치의 커넥터:** 파라미터 확장 보드, 디스플레이 패널, 환자 케이블 커넥터 및 외부 포트의 포트.

공통적 인 문제 와 실패점

* ** 저장장치 오류 (가장 흔한):** 통합 저장장치 (SSD/eMMC) 는 유한한 읽기/쓰기 수명을 가지고 있습니다. 손상 또는 오류는 부팅 실패로 이어집니다.종종 **"시스템이 없습니다"와 같은 오류 메시지로 표시됩니다."부팅 오류"** 또는 필립스 로고 화면에 모니터 얼음.

중요 서비스 및 수리 설명서

* **인테그레이션 수준이 높습니다: ** 통합된 설계로 인해 고장난 "ECG 모듈"을 단순히 교체할 수 없습니다.
* **허용된 서비스 요구: ** MX 시리즈 메인보드는 매우 독점적이고 복잡한 부품입니다. ** Philips-허용된 서비스 엔지니어가 수리 및 교체를 수행해야합니다. * *
* **칼리브레이션 및 소프트웨어:** 새로운 메인보드를 설치하는 것은 단순한 교환이 아닙니다.
* 올바른 장치 소프트웨어와 구성을 로드 합니다.
* ** 모든 통합 매개 변수 (ECG, NIBP, 등) 에 대해 중요한 안전 및 성능 캘리브레이션을 수행합니다.
* 이 캘리브레이션 없이는 모니터가 지정된 정확성 및 안전 표준을 충족시키지 못할 것입니다.
