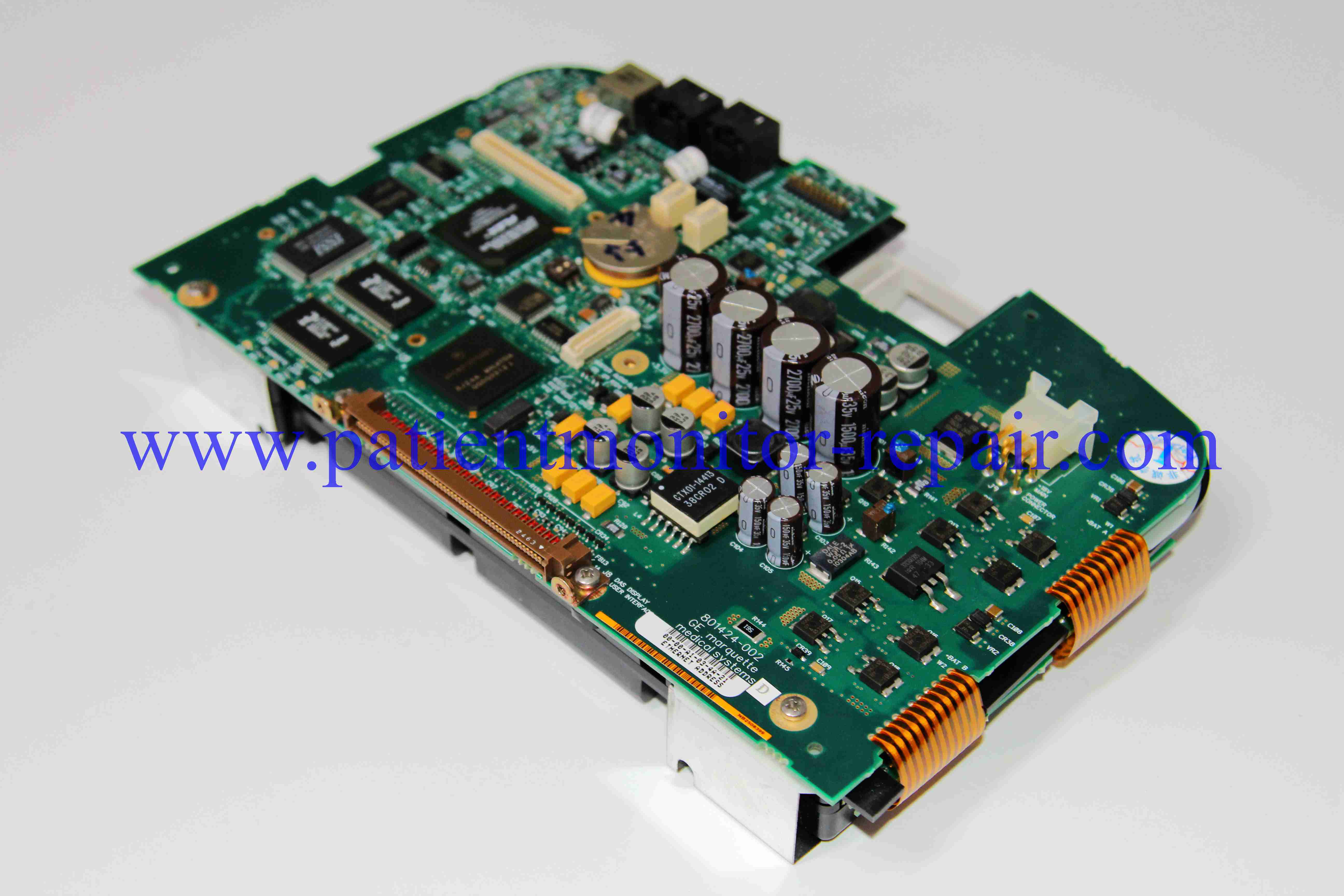

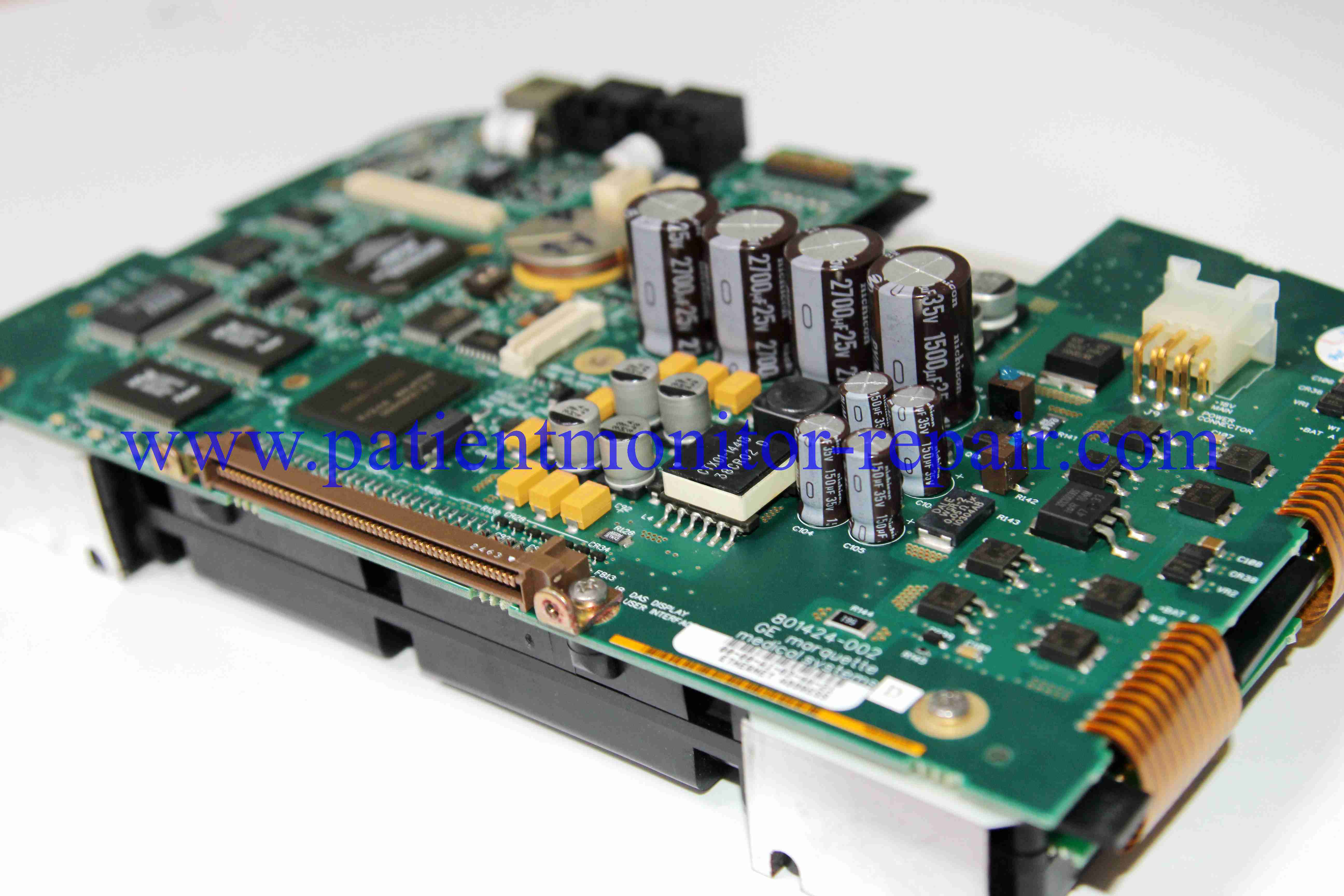

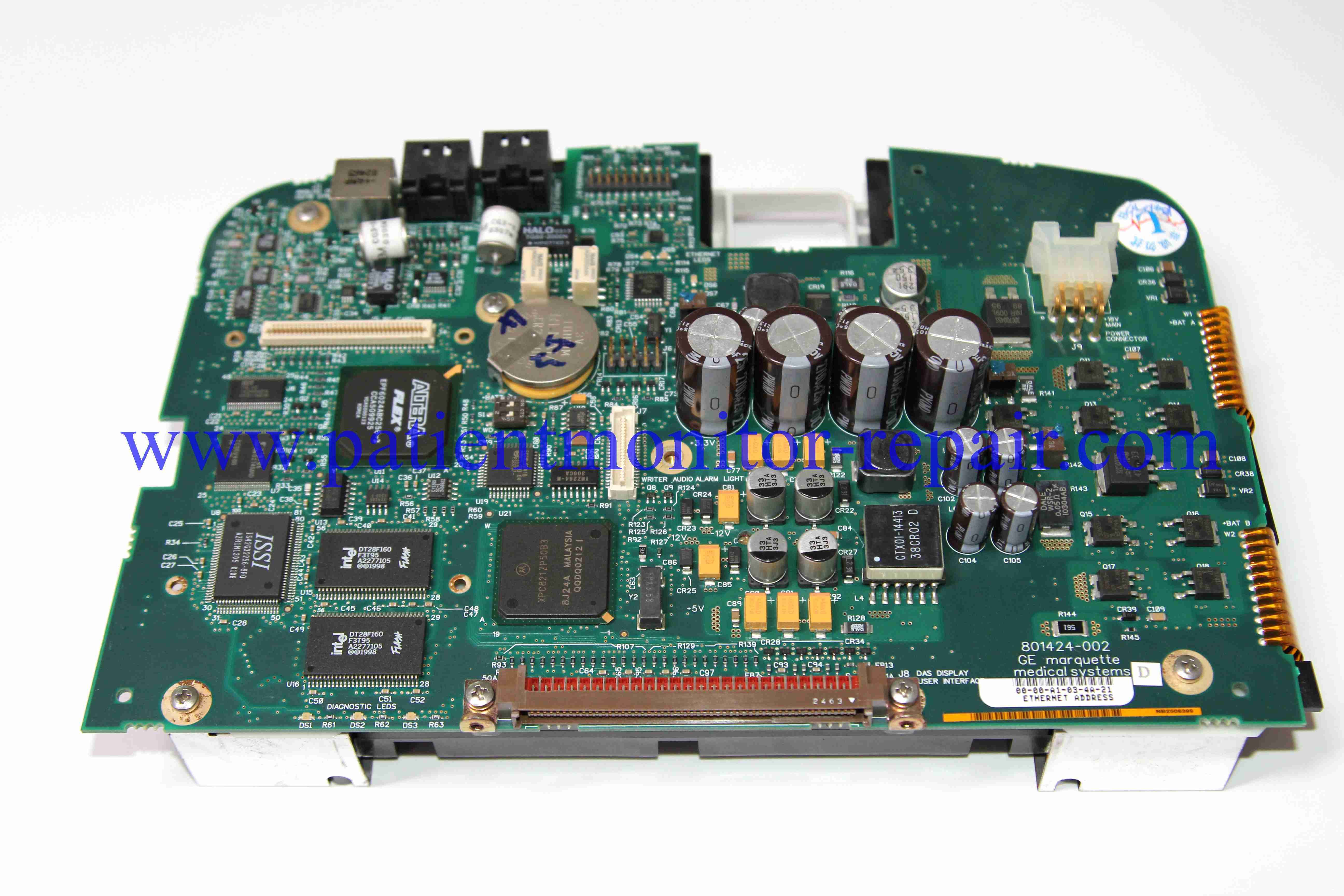

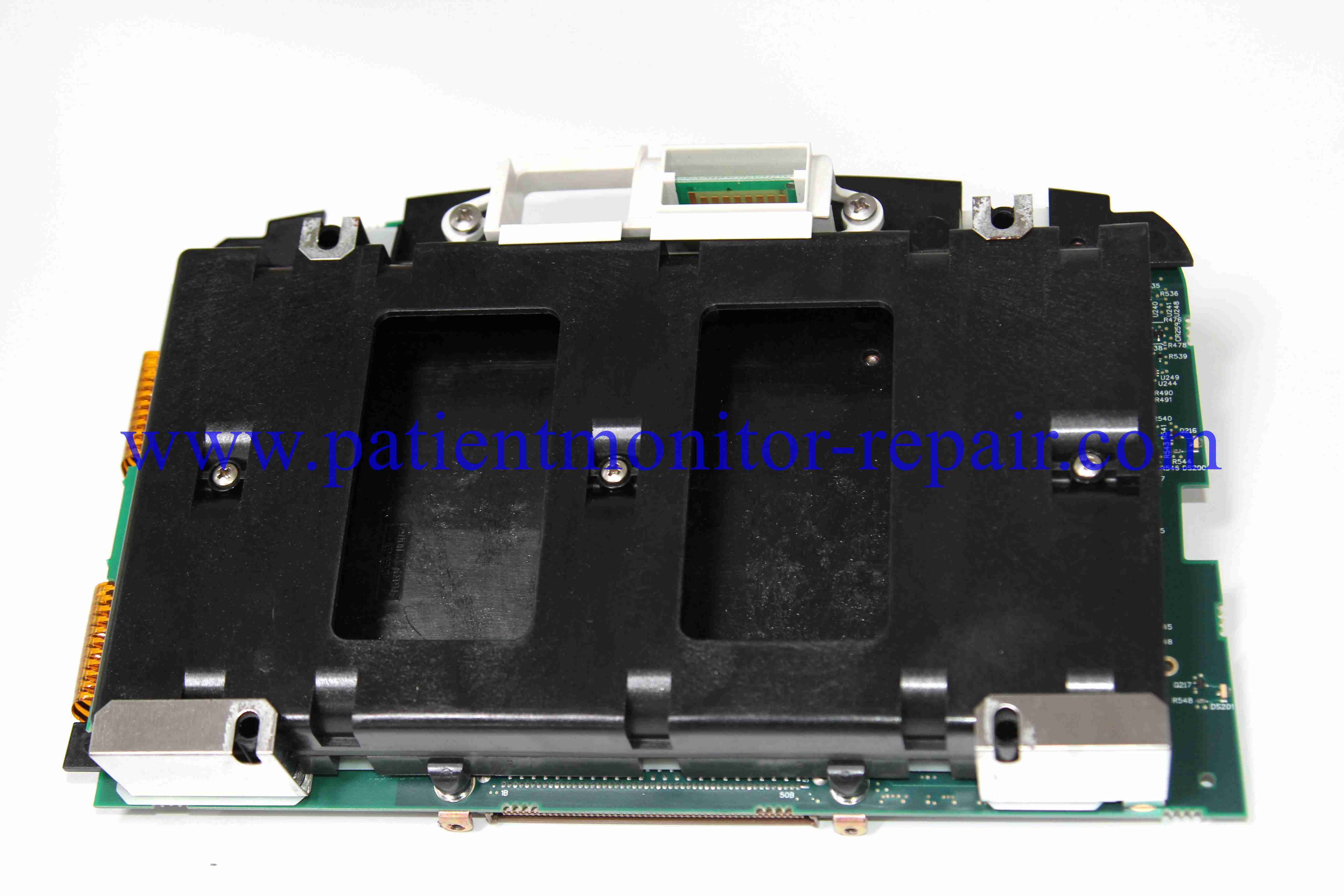

메인보드 GE DASH3000 4000 5000 환자 모니터 메인보드

제품 설명

다음은 GE DASH 3000/4000/5000 환자 모니터 메인보드를 사용하는 방법에 대한 점별 지침입니다.자격을 갖춘 생의학 장비 기술자 (BMET).

중요한 면책:메인보드는 핵심 내부 구성 요소입니다. "이용"은 설치, 테스트 및 문제 해결 절차를 참조합니다.훈련된 기술자이것은 의료 제공자의 임상 사용 지침이 아닙니다.

1설치 전 및 안전 예방 조치

• 모델 호환성 확인:대체 메인보드가 특정 DASH 모델 (3000, 4000, 또는 5000) 및 정확한 하드웨어 구성과 명시적으로 호환되는지 확인합니다.DASH 5000의 보드는 DASH 3000에서 작동하지 않을 수 있고 반대로.

• 전원을 끄고 끊어:환자의 모니터 전원을 완전히 끄고 AC 전원 공급에서 분리하고 모니터 벽 장착 장치 또는 기둥에서 제거하십시오. 주 배터리 팩을 제거하십시오.

• 전기 정전 (ESD) 보호: 의무적으로요항상 적절하게 지상 된 반 정적 손목띠를 착용하고 ESD 안전 매트에서 작업하십시오. 메인보드에는 매우 민감한 BGA 칩과 구성 요소가 있습니다.

• 환경 을 준비 하라:깨끗하고 잘 빛나는 공간과 정적 물질이 없는 공간에서 작업해 보드를 오염시키거나 물리적으로 손상시키지 않도록 하십시오.

• 도구와 문서를 수집합니다.필요한 도구 (예를 들어, Torx 스크루드라이버, spudgers) 를 가지고,공식 GE 서비스 매뉴얼특정 DASH 모델에 적용됩니다. 해체 과정은 복잡하고 정확한 지침이 필요합니다.

2. 오래된 메인보드를 제거

• 모니터 해제:서비스 매뉴얼의 정확한 단계를 따라 외부 하우징, 앞 베젤, 그리고 내부 부품에 접근하기 위해 디스플레이 집합을 제거합니다.이 과정 은 복잡 하고 여러 단계 와 케이블 을 포함 합니다.

• 문서 연결:아무 것도 끊기 전에고해상도 사진을 찍어그리고 기존 메인보드에 연결된 모든 리본 케이블, 와이어 허리네스 및 커넥터의 다이어그램을 만듭니다. 모든 리본 케이블의 방향성을 참고하십시오.이것들을 잘못 연결하는 것이 실패의 주요 원인입니다..

• 연결 케이블:오래된 메인보드 에서 모든 케이블 을 부드럽게 분리 한다. 많은 커넥터 에는 ZIF (제로 삽입 힘) 잠금 또는 잠금 장치 가 있으며, 케이블 을 제거 하기 전 에 조심스럽게 뒤집어야 한다.

• 부착하고 제거:마더 보드를 장착 스탠드프로트에서 떼어 놓습니다. 다른 부품과의 접촉을 피하면서 보드를 조심스럽게 직선으로 올려 차시 밖으로 올려 놓습니다.

3. 새로운 메인보드 설치

• 새로운 보드를 검사해봐새로운 메인보드 를 시각적으로 검사 하여 운송 도중 발생한 물리적 손상, 휘어진 핀 또는 손상 된 커넥터 의 흔적 을 확인 하십시오.

• 위치 및 안전:새 메인 보드를 장착 구멍과 올바르게 정렬 합니다. 조심스럽게 위치를 낮추고 올바른 나사 로 고정 합니다. 보드의 구부리는 것을 피 합니다.

• 다시 연결 케이블:사전 문서화 (사진/디아그램) 를 사용하여 체계적으로 다시 연결모두새로운 메인보드에서 정확한 위치에 케이블과 배선 배열.

  • 모든 커넥터가 단단하고 완전히 고정되어 있는지 확인하세요.

  • 중요한 것은 ZIF 잠금 장치를 다시 켜는 것을 기억하십시오리본 케이블 연결 장치에 설치 후

• 모니터를 다시 조립합니다.주의 깊게 분해 과정을 뒤집어 모니터 다시 함께 넣어. 모든 구성 요소가 올바르게 정렬되고 모든 나사 정해진 토크에 꽉 잡고 있는지 확인하십시오.

4설치 후 테스트, 캘리브레이션 및 구성

• 초기 전원 켜기:배터리를 다시 넣고 모니터를 AC 전원으로 연결하고 단위를 켜십시오.

• 시작을 관찰하세요:장치는 확장 된 자기 테스트를 수행합니다. 잘못된 설치 또는 결함있는 보드를 나타내는 모든 오류 코드 (예를 들어, FPGA, DSP 또는 메모리 오류) 를 관찰하십시오.

• 서비스 모드 입력:당신은 숨겨진 접근해야 합니다서비스 모드설치를 완료하기 위해. 이것은 일반적으로 시작 시 특정 키 순서를 포함합니다 (서비스 설명서에 상세히 설명됩니다).

• 터치 화면을 캘리브레이트합니다.중요한 단계. 서비스 모드 내의 캘리브레이션 유틸리티를 사용하여 터치 스크린을 정확하게 캘리브레이션하십시오. 캘리브레이션되지 않은 터치 스크린은 사용할 수 없습니다.

• 하드웨어 구성 확인:마더보드는 모니터의 특정 하드웨어 옵션 (예를 들어 설치된 파라미터 모듈) 에 맞게 서비스 모드에서 구성되어야 할 수 있습니다.

• 종합적인 기능 테스트를 수행합니다.모든 매개 변수와 함수를 테스트합니다.

  • 디스플레이와 터치:맑음과 캘리브레이션을 확인합니다.

  • ECG, SpO2, NIBP:환자의 시뮬레이터를 사용하여 파동 형태 품질과 수치 정확도를 확인합니다.

  • 경보:모든 경보 기능을 테스트하세요.

  • 네트워크와 인터페이스:이더넷 및 연쇄 포트 기능을 확인합니다.

• 오류 로그를 삭제합니다.서비스 모드를 사용 하 여 이전 메인 보드 에서 모든 역사 오류 로그 를 삭제 합니다.

5문서화 및 준수

• 서비스 기록:장치의 서비스 로그에 모든 절차를 철저히 기록합니다. 날짜, 교체 이유, 오래된 및 새로운 메인보드 부품 번호를 포함,그리고 모든 시험과 캘리브레이션의 결과.

• 규제 준수:이 수리는 GE의 사양과 관련 의료기기 규정 (예를 들어 FDA, CFDA) 에 따라 이루어져야 임상 사용에 대한 장치의 적합성과 안전성을 유지할 수 있습니다.

마지막 경고: 이것은 고도의 자격을 가진 인력만을 위한 복잡한 절차입니다. DASH 모니터에는 밀접한 통합 설계가 있습니다.잘못된 설치 는 새 메인 보드 나 다른 부품 을 영구적 으로 손상 시킬 수 있다, 고가의 수리로 이어지고 생명 유지 장치가 환자에게 안전하지 않게됩니다.
